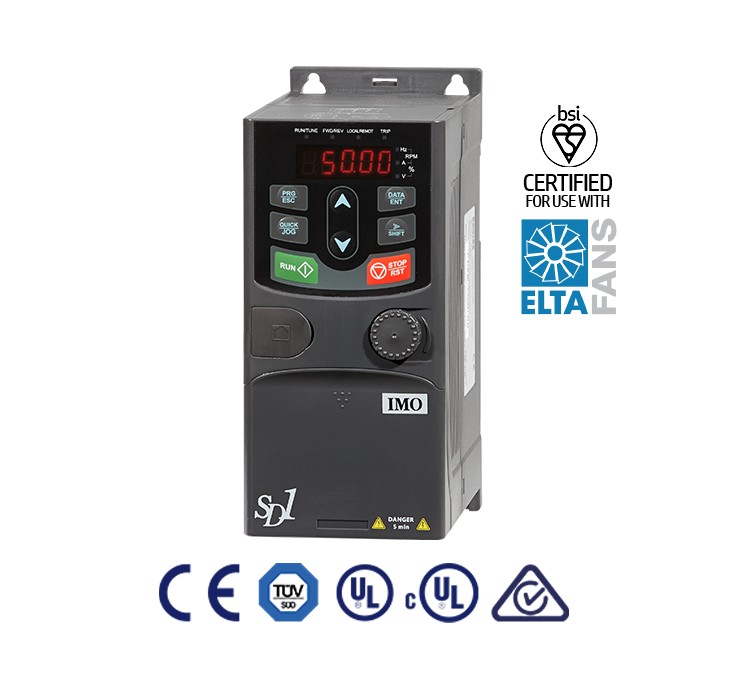

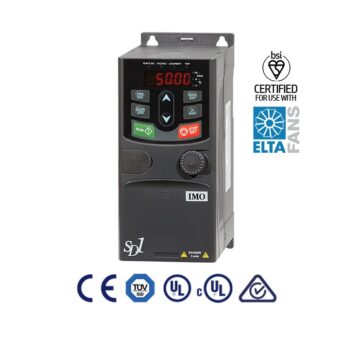

RAZPOLOŽLJIVOST: MO SD1-10A-21 Torque Vector Inverter – frekvenčni pretvornik 2,2 kW
IMO SD1-10A-21 je frekvenčni pretvornik iz serije SD1, namenjen krmiljenju hitrosti trifaznih asinhronskih motorjev v industrijskih in strojnih aplikacijah. Model ima nazivno moč 2,2 kW, enofazni vhod 200–240 V AC in trifazni izhod. Nazivni tok znaša 10 A, stopnja zaščite pa je IP20, zato je naprava primerna predvsem za vgradnjo v elektro omare ali druga zaščitena okolja.
Serija SD1 je zasnovana kot splošnonamenski AC frekvenčni pretvornik za regulacijo hitrosti motorjev. Uporablja torque vector control, kar omogoča boljši nadzor navora, stabilnejše delovanje pri nižjih hitrostih in zanesljivejši zagon motorja pri obremenitvah. Zaradi tega je SD1-10A-21 primeren za uporabo pri transportnih sistemih, ventilatorjih, črpalkah, manjših strojih, kompresorjih in drugih pogonih, kjer je potrebna prilagodljiva regulacija hitrosti.
Pretvornik omogoča postopno pospeševanje in zaviranje motorja, s čimer zmanjša mehanske obremenitve pogonskega sklopa ter omeji zagonske tokove. To pripomore k bolj zanesljivemu delovanju sistema in lahko zmanjša porabo energije pri aplikacijah, kjer motor ne deluje ves čas pri polni hitrosti. Model z enofaznim vhodom je posebej uporaben tam, kjer je na voljo enofazno napajanje, vendar je potreben nadzor trifaznega motorja.
Serija SD1 vključuje funkcije, kot so analogni vhodi, analogni izhodi, digitalni vhodi, tranzistorski izhod, izhodna releja, PNP/NPN izbira, HDI impulzni vhod in RS485 komunikacija. Te funkcije omogočajo povezavo z različnimi krmilnimi sistemi in prilagoditev delovanja glede na zahteve aplikacije. Pri modelu SD1-10A-21 tehnični list navaja kompaktne dimenzije 80 × 60 × 185 mm za osnovno montažno obliko.
Glavne tehnične specifikacije:
- Model: SD1-10A-21
- Serija: IMO SD1
- Tip: frekvenčni pretvornik / variable speed drive
- Moč motorja: 2,2 kW
- Vhodna napetost: 200–240 V AC
- Vhod: enofazni
- Izhod: trifazni
- Nazivni tok: 10 A
- Stopnja zaščite: IP20
- Krmiljenje: torque vector control
- Komunikacija: RS485 MODBUS
- Funkcije: analogni vhodi/izhodi, digitalni vhodi, relejni izhodi, HDI impulzni vhod, PNP/NPN izbira
- Primerno za: črpalke, ventilatorje, transportne sisteme, kompresorje in industrijske pogone
- Vgradnja: elektro omara ali zaščiteno industrijsko okolje
Več podrobnosti si lahko ogledate na spletni strani proizvajalca IMO Precision Controls.
