JANITZA modul 800-CT8-LP

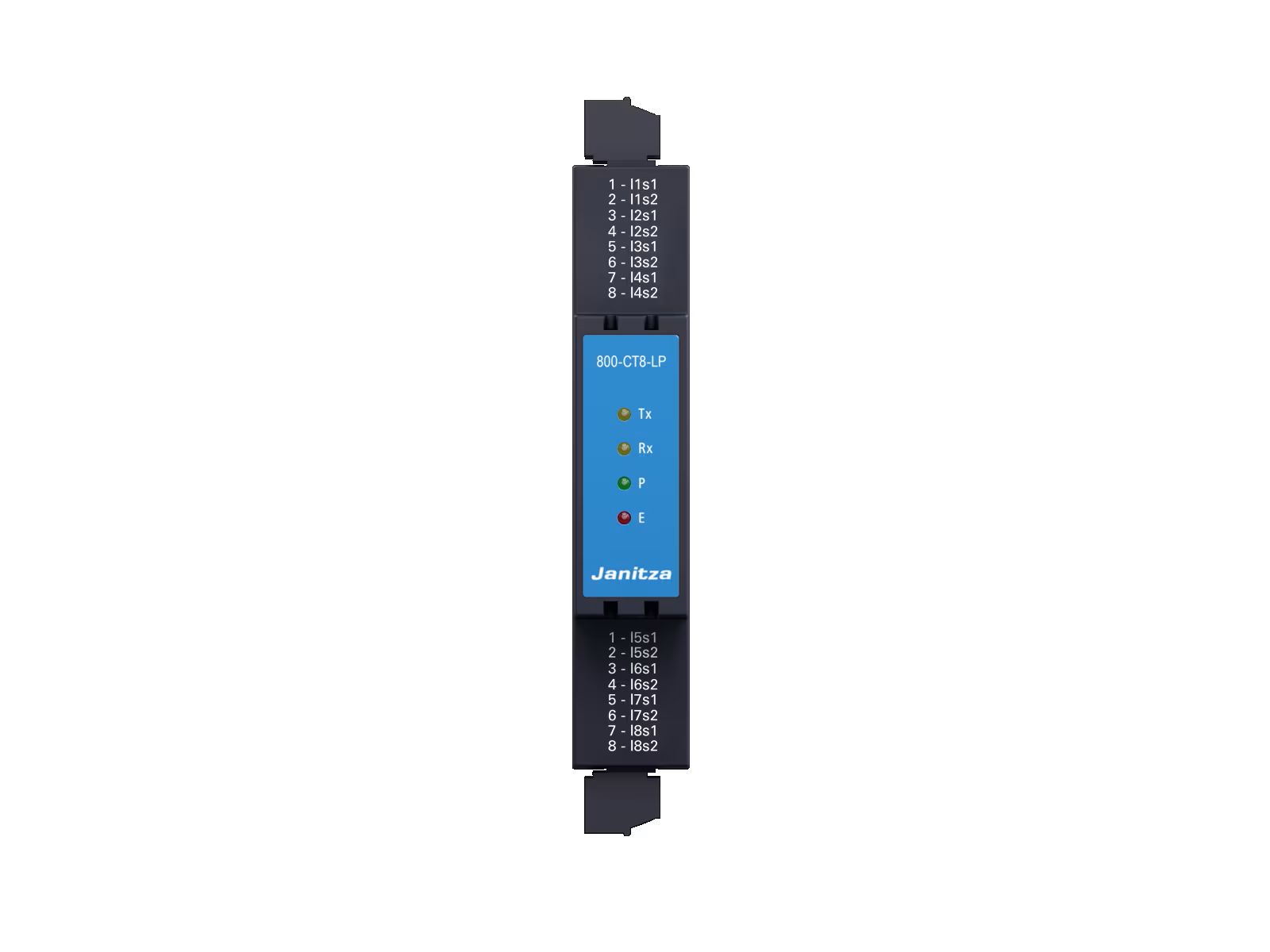

Janitza modul 800-CT8-LP je tokovni merilni modul, namenjen razširitvi osnovnih naprav serije UMG 800 in UMG 801. Modul osnovni napravi doda 8 dodatnih tokovnih merilnih kanalov, razporejenih v 2 skupini po 4 kanale.

Modul je namenjen uporabi z low-power tokovnimi transformatorji. Ti omogočajo kompaktnejšo in stroškovno učinkovitejšo izvedbo merilnega sistema, saj v primerjavi s klasičnimi tokovnimi transformatorji zahtevajo manj prostora v elektro omari. Modul je primeren za nadgradnjo obstoječih merilnih sistemov, kjer je treba povečati število tokovnih merilnih mest.

Janitza modul 800-CT8-LP se z osnovno napravo poveže prek JanBus oziroma BUS konektorja na spodnji strani modula. Za povezavo med osnovno napravo in modulom zato ni potrebno dodatno zunanje ožičenje. Osnovna naprava modul samodejno prepozna ob zagonu sistema.

Konfiguracija in pregled merilnih podatkov se izvajata prek osnovne naprave, programske opreme GridVis ali prek komunikacijskih vmesnikov osnovne naprave. Modul je primeren za uporabo v industrijskih sistemih, elektro razdelilnikih, energetskem monitoringu in sistemih, kjer je potrebna razširitev števila merilnih tokovnih kanalov.

Glavne lastnosti:

• tokovni merilni modul za osnovne naprave serije UMG 800 in UMG 801,
• 8 dodatnih tokovnih merilnih kanalov,
• 2 skupini po 4 tokovne merilne kanale,
• namenjen uporabi z low-power tokovnimi transformatorji,
• primeren za sekundarno napetost low-power tokovnih transformatorjev 0–400 mV,
• merilni vhodi I1–I8 za LP tokovne transformatorje 0–333 mV,
• privzeta nastavitev razmerja LP tokovnega transformatorja 5 A / 333 mV,
• zasede 1 modulno mesto na osnovni napravi,
• povezava prek JanBus oziroma BUS konektorja,
• brez dodatnega zunanjega ožičenja med osnovno napravo in modulom,
• primeren za hitro nadgradnjo obstoječih sistemov,
• konfiguracija prek osnovne naprave, spletnega vmesnika ali programske opreme GridVis,
• primeren za energetski monitoring in razširjene meritve tokov v razdelilnikih.

Uporaba:

• razširitev merilnega sistema UMG 800 ali UMG 801,
• dodajanje dodatnih tokovnih merilnih kanalov,
• merjenje toka prek low-power tokovnih transformatorjev,
• energetski monitoring večjega števila porabnikov,
• nadgradnja meritev v NN razdelilnikih,
• uporaba v industrijskih elektro omarah,
• spremljanje porabe električne energije po posameznih tokokrogih,
• povezava v sisteme za analizo in nadzor porabe energije.

Tehnični podatki:

• Naprava: tokovni merilni modul
• Tip modula: 800-CT8-LP
• Združljive osnovne naprave: UMG 800, UMG 801
• Število tokovnih merilnih vhodov: 8
• Razporeditev vhodov: 2 skupini po 4 kanale
• Tip tokovnih transformatorjev: low-power tokovni transformatorji
• Sekundarna napetost LP transformatorjev: 0–400 mV
• Merilni vhodi I1–I8: 0–333 mV
• Privzeto razmerje LP tokovnega transformatorja: 5 A / 333 mV
• Merjenje enosmernega toka: NE
• Merilna kategorija: 300 V CAT II
• Modulno mesto: 1 slot
• Povezava z osnovno napravo: JanBus / BUS konektor
• Konfiguracija: osnovna naprava, spletni vmesnik osnovne naprave ali GridVis
• Programska oprema: GridVis
• Part number: 5231234

Dodatne informacije:
Modul je namenjen uporabi kot razširitveni modul za osnovne naprave serije 800. Za pravilno delovanje je treba uporabiti ustrezne low-power tokovne transformatorje in upoštevati tehnično dokumentacijo osnovne naprave ter modula.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
