CIRCUTOR FLEX tokovne klešče - prilagodljiv tokovni senzor je namenjen merjenju izmeničnega toka v električnih inštalacijah, kjer klasične tokovne klešče ali tokovni transformatorji zaradi oblike vodnikov, omejenega prostora ali večjih tokov niso praktična rešitev. Senzor deluje na principu Rogowskijeve tuljave, zato omogoča merjenje AC toka brez težav z nasičenjem jedra, z zelo nizko porabo energije, dobro linearnostjo in majhno temperaturno odvisnostjo.
Zaradi prilagodljive izvedbe je mogoče senzor namestiti okoli enega ali več vodnikov, ne glede na njihovo obliko ali položaj. Primeren je za uporabo v razdelilnih omarah, industrijskih elektroinštalacijah, energetskih sistemih in aplikacijah, kjer je treba izvajati meritve velikih tokov. Senzor popolnoma zavrača DC komponente, zato je namenjen meritvam izmeničnega toka.
Za doseganje najboljše merilne točnosti je pomembno, da je vodnik čim bolj centriran znotraj merilne zanke. Vodnika ni priporočljivo postaviti v območje zapiranja tuljave, saj je tam merilna napaka največja. Prav tako je treba pri montaži zmanjšati vpliv zunanjih magnetnih polj.
Senzor je posebej zasnovan za uporabo z FLEX izvedbami analizatorjev električnega omrežja. Omogoča meritve do 100 kA, z natančnostjo ≤ ±1 % in izhodnim signalom 100 mV/kA pri 50 Hz oziroma 120 mV/kA pri 60 Hz.
Tehnične značilnosti:
• Tip senzorja: prilagodljiv tokovni senzor / Rogowskijeva tuljava
• Namen uporabe: merjenje AC toka
• Združljivost: FLEX modeli analizatorjev električnega omrežja
• Največji tok: 100 kA
• Točnost: ≤ ±1 %
• Nazivna frekvenca: 50/60 Hz
• Izhodni signal: 100 mV/kA pri 50 Hz, 120 mV/kA pri 60 Hz
• Kabel: 3 × 22 AWG, oklopljen
• Prednosti: brez nasičenja, nizka poraba, dobra linearnost, majhna temperaturna odvisnost

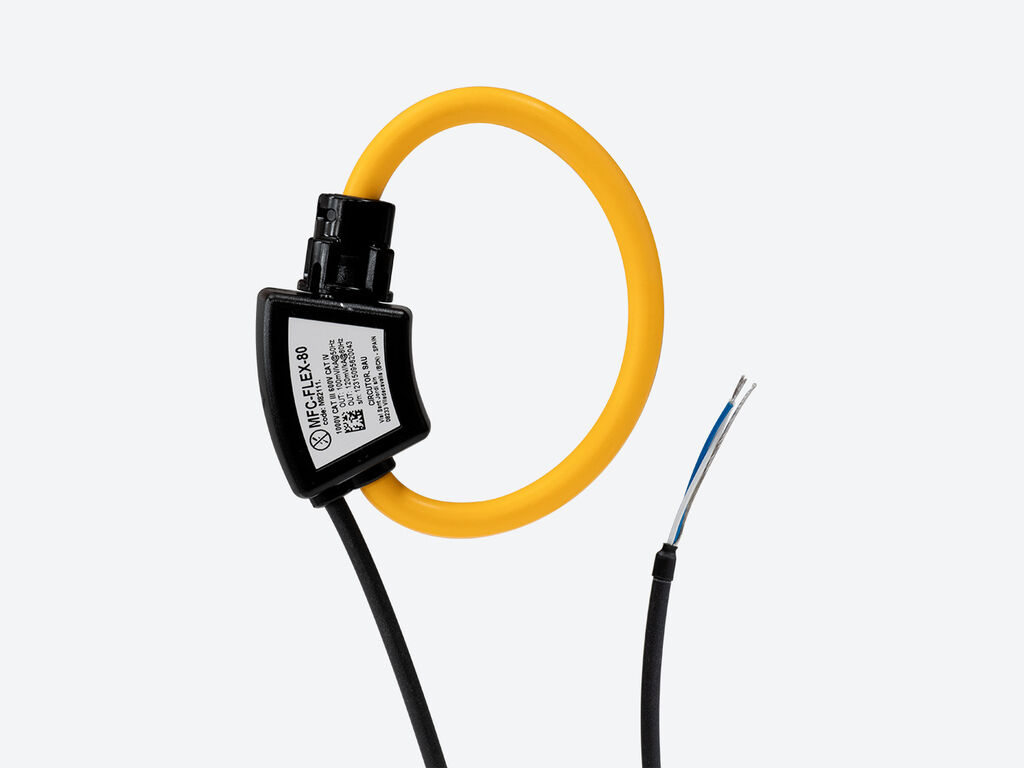

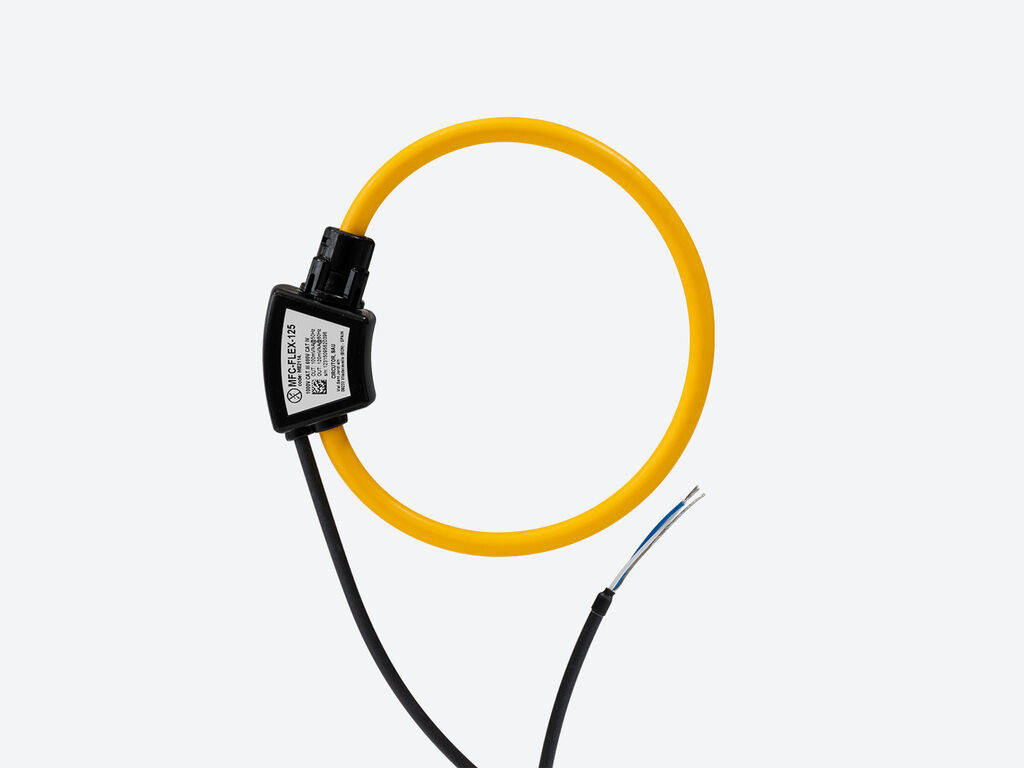

- Notranji premer Ø: 80 mm / 125 mm
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR:
MFC-FLEX-80_Technical Datasheet
