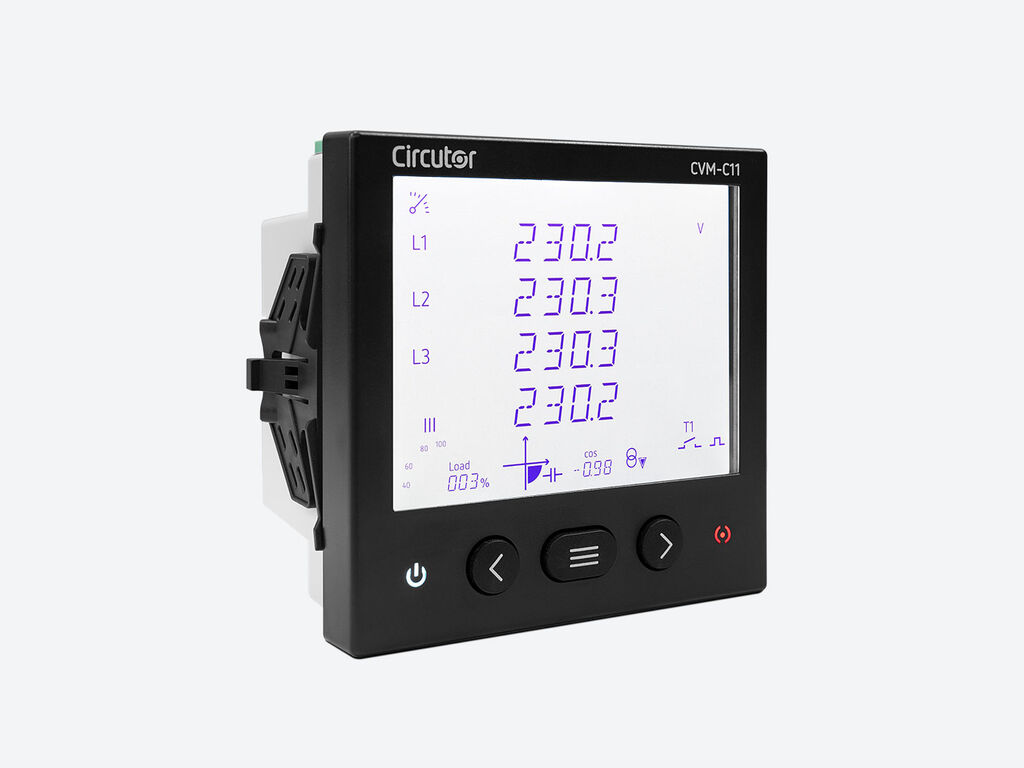

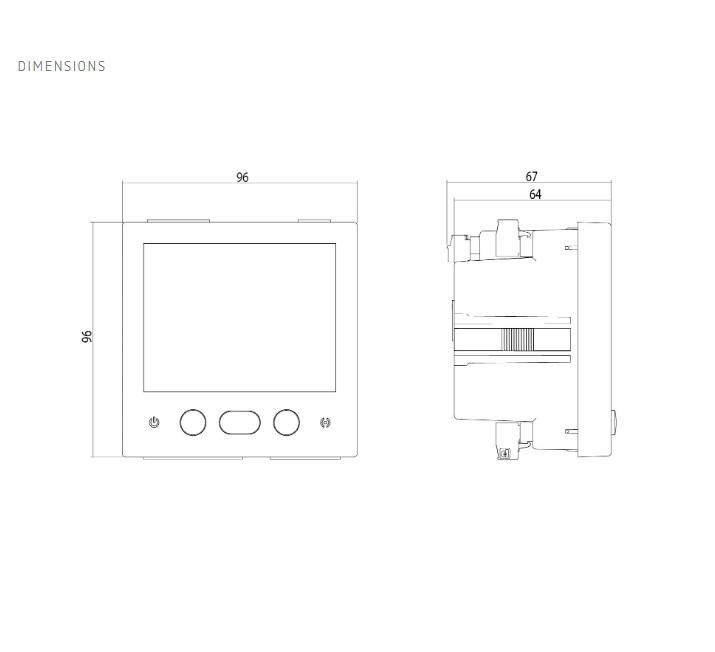

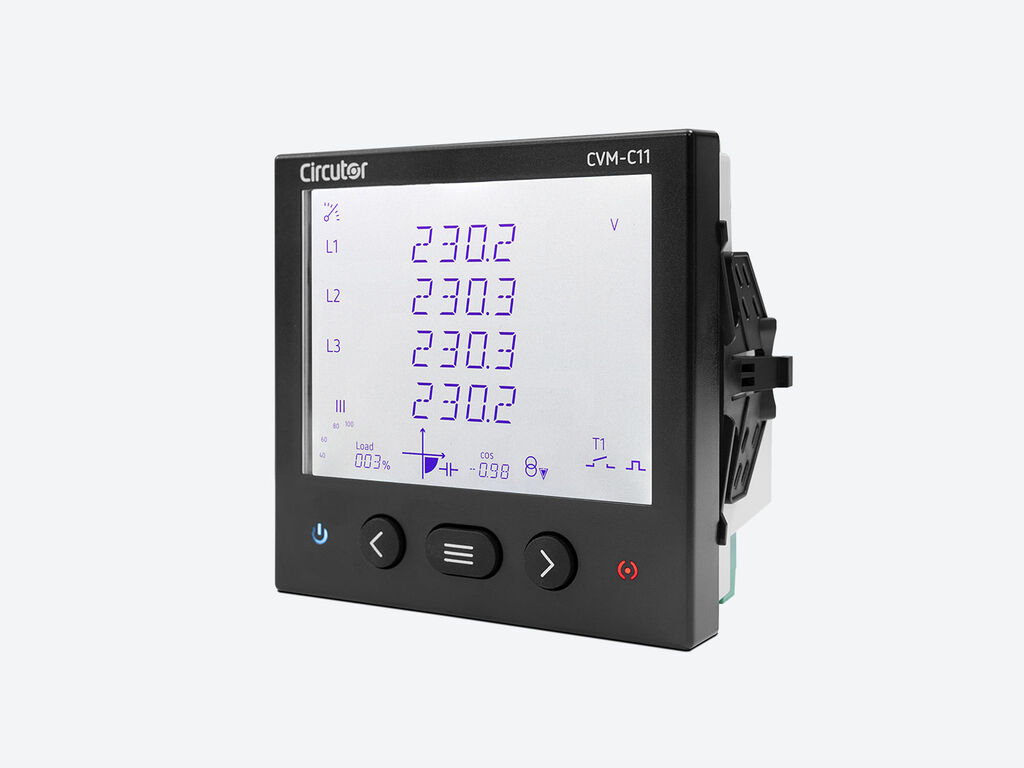

CIRCUTOR CVM-C11 vgradni analizator električnega omrežja je kompakten merilni instrument za panelno vgradnjo, namenjen nadzoru porabe, kakovosti električne energije in obratovalnih parametrov v nizko- in srednjenapetostnih inštalacijah. Zaradi standardne dimenzije 96 × 96 mm je primeren za vgradnjo v elektro omare, razdelilnike, nadzorne panele in sisteme za energetski monitoring.
Analizator omogoča spremljanje ključnih električnih veličin, kot so napetost, tok, moč, faktor moči, poraba energije in kakovost omrežja. Posebej uporaben je za analizo harmonikov do 31. reda ter merjenje THD % za napetost in tok, kar pomaga pri odkrivanju motenj, nesimetrij in preobremenitev v električnem sistemu. Meritev toka v nevtralnem vodniku omogoča hitrejše zaznavanje težav, ki lahko nastanejo pri neenakomerni obremenitvi faz.

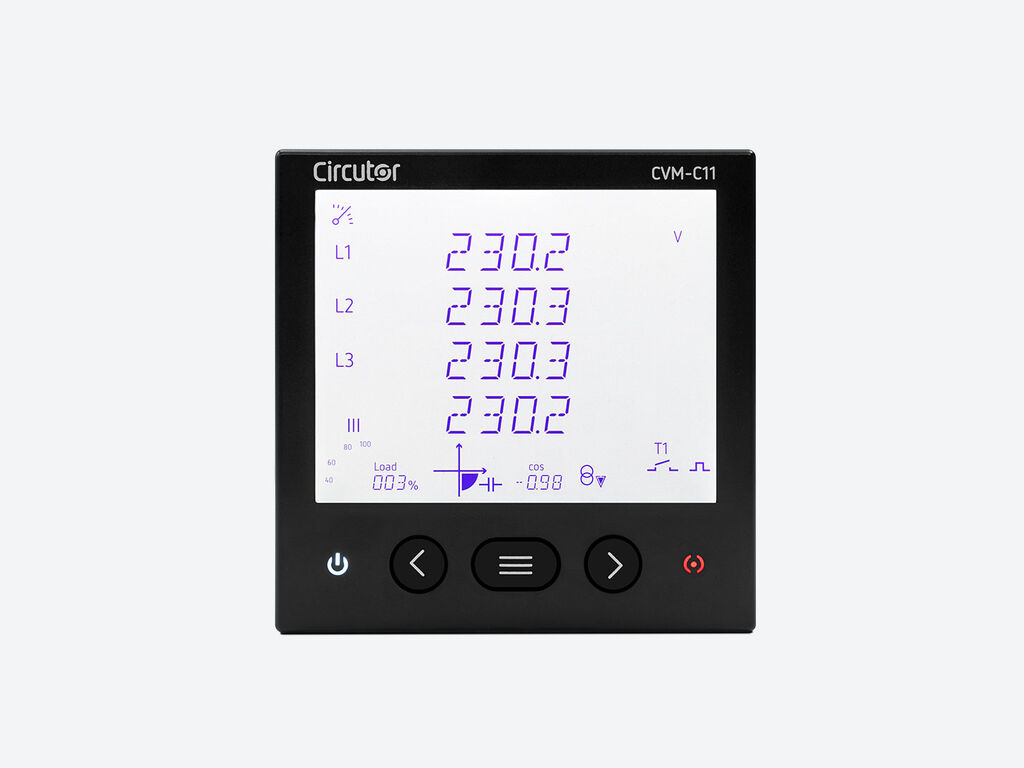

CIRCUTOR CVM-C11 podpira meritve v štirih kvadrantih, zato je primeren tako za porabnike kot tudi za sisteme s proizvodnjo električne energije, na primer generatorje ali fotovoltaične sisteme. Zaslon z osvetlitvijo omogoča pregleden prikaz izbranih parametrov, grafični prikaz moči in kvadrantov ter prikaz stanja vhodov, izhodov in aktivne tarife.
Naprava je primerna za industrijo, poslovne objekte, proizvodne linije, energetske sisteme in vse aplikacije, kjer je potreben natančen nadzor porabe električne energije, alarmiranje in boljše upravljanje stroškov.
Značilnosti zaslona in vmesnika:
• Uporabniško nastavljiv prikaz parametrov.
• Osvetljen zaslon.
• Grafični prikaz trenutne delovne moči na zaslonu.
• Grafični prikaz vseh kvadrantov na zaslonu: Q1, Q2, Q3, Q4.
• Številčni prikaz vrednosti cos φ oziroma faktorja moči PF.
• Prikaz stanja izhodov, vhodov in/ali aktivne tarife na zaslonu.
• LED indikator alarma.
• Prikaz stroškov, kg izpuščenega CO₂ in časa delovanja po posamezni tarifi.
Uporaba:
• Razdelitev porabe električne energije na tri tarife. Idealno za določanje porabe med tremi različnimi delovnimi izmenami ali iz treh različnih virov energije, kot so omrežje, generator in fotovoltaična proizvodnja, z uporabo digitalnih vhodov.
• Generiranje impulznega signala, povezanega s stroški, kg izpuščenega CO₂ ali sorazmerno s porabo oziroma proizvodnjo električne energije.
• Nadzor alarmov prek 2 relejnih izhodov + 2 digitalnih izhodov za trenutne parametre, ne glede na to, ali so merjeni ali izračunani. Nastavljivi so največja/najmanjša vrednost, histereza v %, NO/NC, zakasnitev vklopa/izklopa in blokade.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
