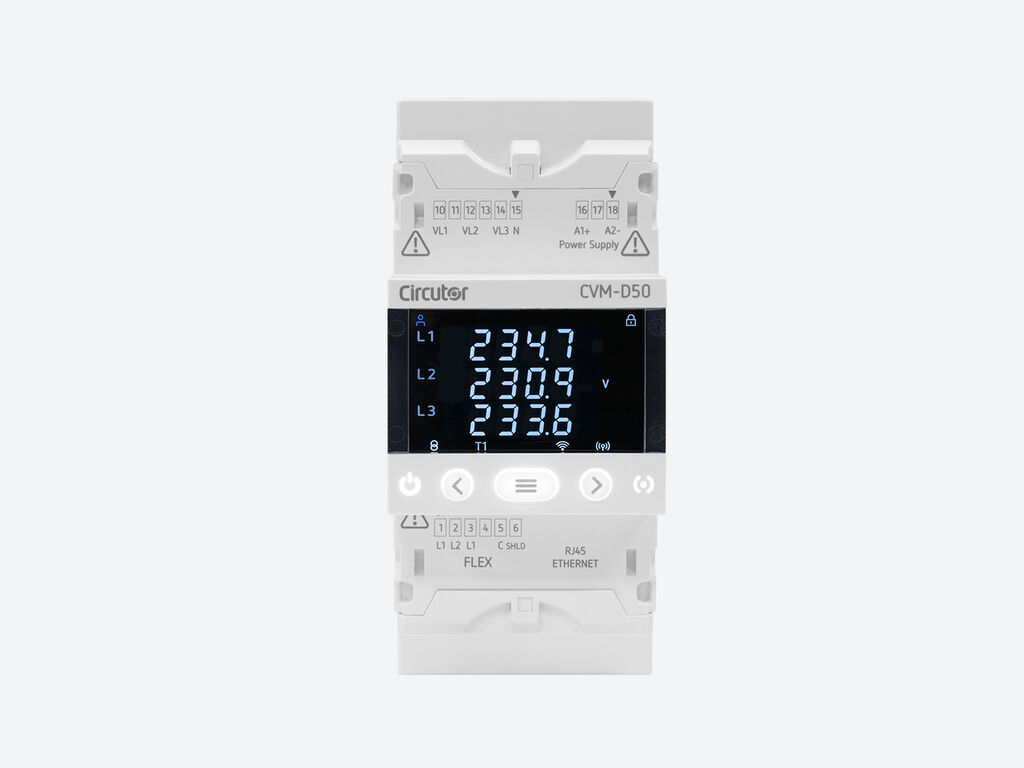

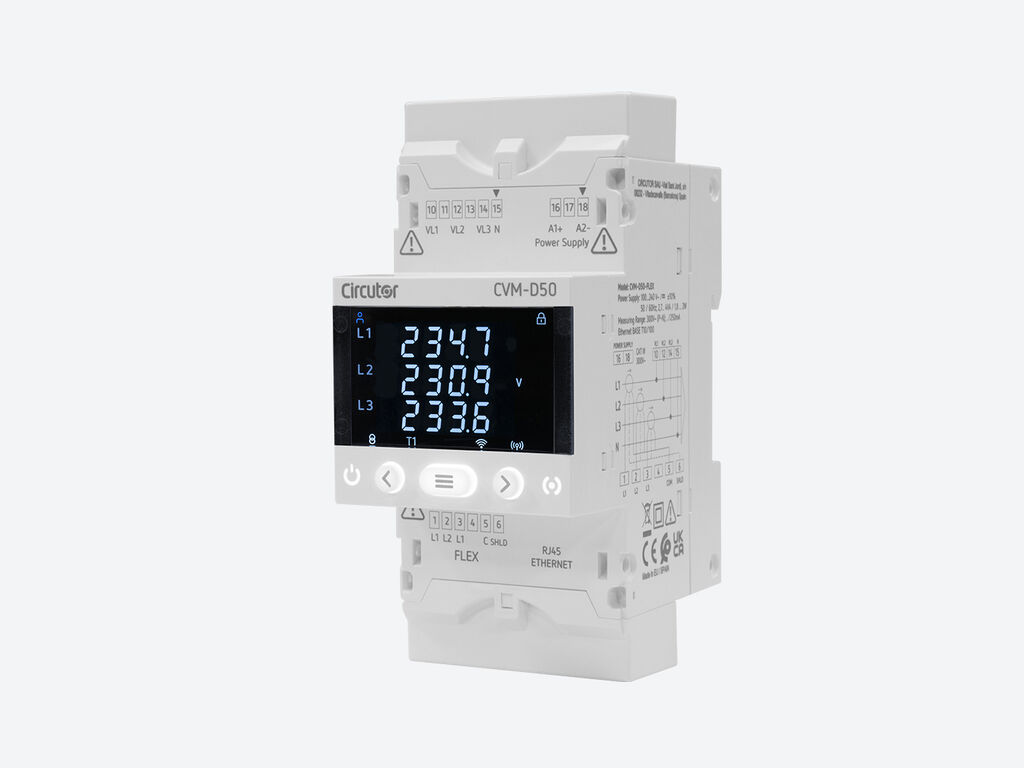

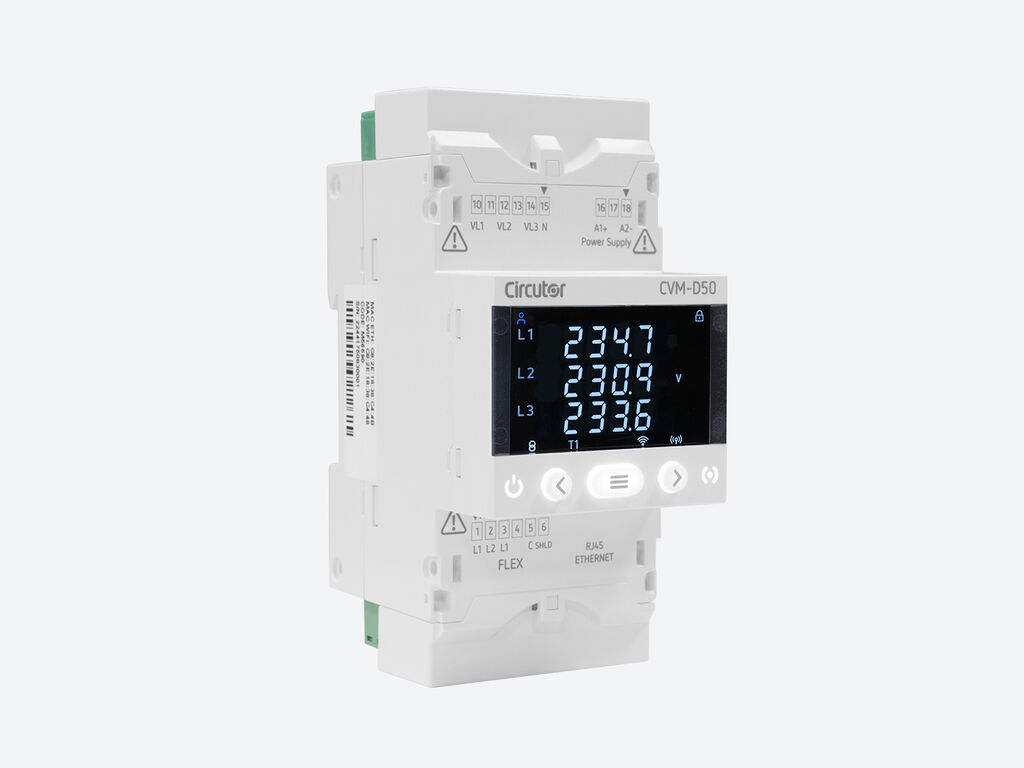

CIRCUTOR CVM-D50 je kompakten trifazni analizator električnega omrežja, namenjen za natančno spremljanje električnih parametrov v nizko- in srednjenapetostnih razdelilnih sistemih. Naprava je zasnovana za montažo na DIN letev, zato je primerna predvsem za vgradnjo v elektro omare, kjer je prostor omejen, hkrati pa je potreben zanesljiv nadzor porabe, obremenitev in kakovosti električne energije.
Analizator omogoča meritve v uravnoteženih in neuravnoteženih trifaznih sistemih ter izvaja 4-kvadrantne meritve, kar pomeni, da lahko spremlja porabo in proizvodnjo energije v različnih smereh pretoka. Zaradi vgrajenega pomnilnika je primeren tudi za beleženje podatkov, analizo trendov in naknadno obdelavo meritev. To je posebej uporabno pri energetskem nadzoru, optimizaciji porabe, spremljanju industrijskih obremenitev in preverjanju stanja omrežja.
CVM-D50 podpira Ethernet in Wi-Fi komunikacijo ter uporablja Modbus TCP/IP protokol. Vgrajen ima tudi spletni strežnik, ki omogoča pregled, konfiguracijo in prenos podatkov brez dodatne kompleksne programske opreme. Naprava je združljiva z aplikacijo MyConfig, kar poenostavi nastavitev in zagon sistema.
Pomembna funkcija analizatorja je prikaz THD % in harmonikov do 31. reda za napetost in tok. To omogoča boljši vpogled v kakovost električne energije, zaznavanje nelinearnih bremen in oceno morebitnih težav v omrežju.
Glavne prednosti:
- Trifazni analizator električnega omrežja za DIN montažo
- Primeren za uravnotežene in neuravnotežene sisteme
- 4-kvadrantne meritve električne energije
- Vgrajen pomnilnik za beleženje merilnih podatkov
- Ethernet in Wi-Fi komunikacija
- Modbus TCP/IP protokol
- Vgrajen spletni strežnik za pregled, konfiguracijo in prenos podatkov
- Prikaz THD % in harmonikov do 31. reda
- Kompaktna izvedba širine samo 3 DIN module
- Osvetljen visokokontrastni zaslon
- Možnost montaže v panel 72 × 72 mm z dodatnim sprednjim adapterjem
- Možnost plombiranja s pokrovom priključkov
- Primeren za razdelilne omare, industrijo, energetiko in nadzor porabe
Tehnične značilnosti:
- Napajanje: 100 … 240 V AC ±10 %
- DC napajanje: 100 … 240 V DC ±10 %
- Frekvenca: 50 … 60 Hz
- Merilna napetost: 230 V faza–nevtralni vodnik / 400 V faza–faza
- Merilno frekvenčno območje: 45 … 65 Hz
- Komunikacija: Ethernet, Wi-Fi
- Protokol: Modbus TCP / Web server
- Zaslon: LCD Custom COG
- Tipke: 3
- Stopnja zaščite: IP30 / spredaj IP40, IK08
- Delovna temperatura: –10 … +50 °C
- Temperatura skladiščenja: –30 … +80 °C
- Relativna vlažnost: 5 … 95 %, brez kondenzacije
- Ohišje: samougasljiva plastika V0
- Montaža: DIN letev

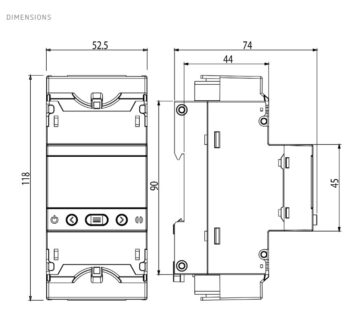

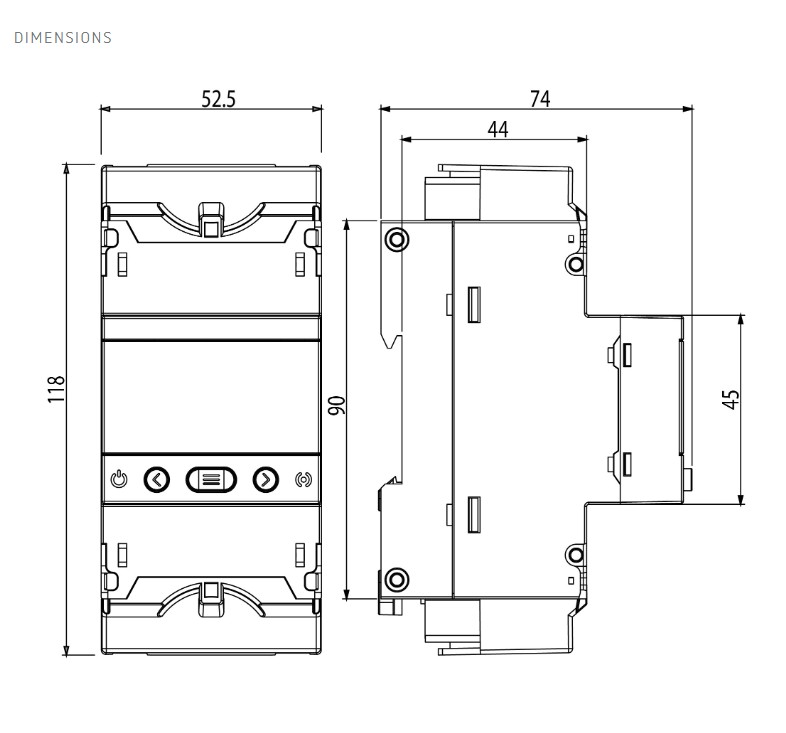

- Dimenzije: 52,5 × 118 × 74 mm
Različice glede na tokovni vhod:
- CVM-D50-ITF: tokovni vhod …/5 A ali …/1 A
- CVM-D50-MC: tokovni vhod …/250 mA
- CVM-D50-FLEX: tokovni vhod za Rogowski senzorje
CIRCUTOR CVM-D50 je primerna rešitev za uporabnike, ki potrebujejo kompakten, komunikacijsko zmogljiv in podatkovno podprt analizator omrežja za stalno spremljanje električnih veličin, porabe energije, harmonikov in kakovosti napajanja v profesionalnih elektroenergetskih aplikacijah.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
