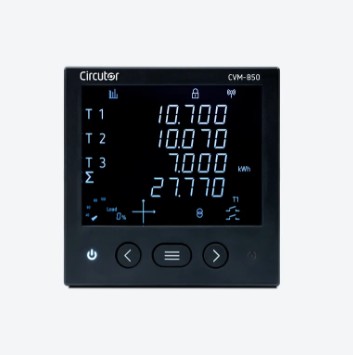

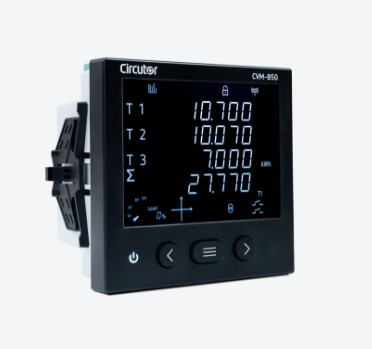

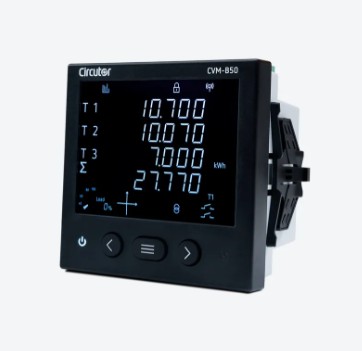

CIRCUTOR CVM-B50 je vgradni analizator električnega omrežja s spominom, namenjen nadzoru, merjenju in analizi električnih veličin v nizkonapetostnih sistemih. Primeren je za uporabo v industrijskih objektih, poslovnih stavbah, energetskih omarah, razdelilnikih in sistemih za spremljanje porabe električne energije.
Analizator omogoča merjenje napetosti, tokov, moči, energije, faktorja moči, harmonikov ter kakovosti električne energije. Podpira merilno napetost 230 V L-N / 400 V L-L, z največjo vrednostjo 300 V L-N / 520 V L-L, napaja pa se z napetostjo 100–240 V AC/DC ±10 %.
Ena ključnih prednosti modela CVM-B50 je vgrajen pomnilnik za do 40 dni shranjevanja podatkov. Podatke je mogoče izvoziti v CSV formatu prek mobilne naprave ali računalnika, kar omogoča enostavno analizo porabe, obremenitev in dogodkov v omrežju.
Komunikacija poteka prek Ethernet ali Wi-Fi povezave, naprava pa podpira protokol Modbus TCP/IP. Konfiguracija, zagon in pregled podatkov so mogoči prek aplikacije ali vgrajenega spletnega strežnika, zato je uporaba hitra in pregledna.
CIRCUTOR CVM-B50 meri tudi tok v nevtralnem vodniku, prikazuje THDU %, THDI % ter harmonike do 31. reda. Vgrajen sistem Autowiring omogoča samodejno korekcijo napak pri ožičenju, kar zmanjša možnost napačnih meritev pri zagonu.
Uporabnik lahko oblikuje lastne zaslone z izbranimi spremenljivkami, spremlja aktivni kvadrant, odstotek porabe moči, stanje vhodov, izhodov in aktivne tarife.
Osnovne značilnosti:
Napajanje:100 ... 240 V ac in dc ± 10%
Merilna napetost: 230V L-N, 400 V L-L, max.. vrednost: 300 V L-N /520 V L-L
- Protokol: Modbus TCP/IP
- Pomnilnik: da, 40 dni vgrajenega pomnilnika, z možnostjo prenosa podatkov v formatu CSV prek mobilne naprave ali računalnika
- Komunikacije: Ethernet | Wi-Fi, Konfiguracija, prikaz in zagon prek aplikacije ali spletnega strežnika. Wi-Fi in Ethernet komunikacije s protokolom Modbus TCP/IP
- Merjenje toka v nevtralnem vodniku
- THDU %, THDI % in harmoniki do 31. reda
- Samodejni sistem #Autowiring# za korekcijo napak pri ožičenju
- Ustvarjanje uporabniško določenih zaslonov z izbranimi spremenljivkami
- Prikaz aktivnega kvadranta in odstotka porabe moči
- Prikaz stanja izhodov, vhodov in/ali aktivne tarife na zaslonu
- 2x digitalni izhod (NPN)
- 2x relejni izhod
- 4x digitalni vhod (NPN)
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
