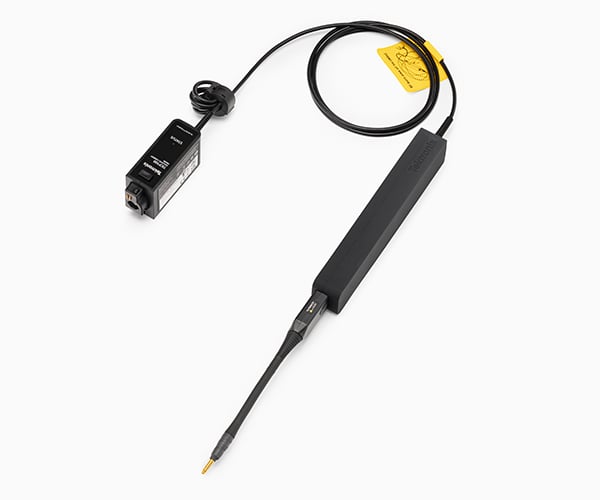

RAZPOLOŽLJIVOST: Tektronix TICP025 IsoVu je izolirana tokovna sonda iz serije IsoVu™ Isolated Current Probes, namenjena natančnim meritvam toka prek tokovnih uporov oziroma shuntov in CVR merilnih elementov. Model TICP025 je posebej primeren za aplikacije, kjer so potrebne meritve hitrih tokovnih sprememb, dobra izolacija med merilno točko in osciloskopom ter nizka občutljivost na motnje zaradi skupnega načina.
Sonda omogoča pasovno širino 250 MHz, zato je primerna za meritve v močnostni elektroniki, pri razvoju pretvornikov, testiranju SiC in GaN stikalnih elementov, analizi prehodnih pojavov ter meritvah nizkih in hitro spreminjajočih se tokov. Zasnova IsoVu zagotavlja galvansko izolacijo med konico sonde in osciloskopom, kar pomaga zmanjšati vpliv ozemljitvenih zank in common-mode šuma. To je pomembno predvsem pri meritvah v plavajočih delih močnostnih vezij, kjer klasične tokovne klešče ali neizolirane meritve ne omogočajo dovolj čistega signala.
Model Tektronix TICP025 IsoVu podpira različna merilna območja glede na uporabljeno konico: ±0,5 V z 1× konico, ±5 V z 10× konico in ±50 V s 100× konico. Sonda ima common-mode napetost 1,8 kV pri Pollution Degree 1 in varnostno kategorijo 1000 V CAT II. Visoko razmerje zavrnitve skupnega načina, do 140 dB pri DC in 90 dB pri 1 MHz, omogoča zanesljivejše meritve tudi v zahtevnih okoljih z visokimi preklopnimi napetostmi.
Glavne tehnične lastnosti:
- Model: Tektronix TICP025
- Tip sonde: izolirana tokovna sonda za meritve prek shunta/CVR
- Pasovna širina: 250 MHz
- Merilno območje z 1× konico: ±0,5 V
- Merilno območje z 10× konico: ±5 V
- Merilno območje s 100× konico: ±50 V
- Common-mode napetost: 1,8 kV, Pollution Degree 1
- Varnostna kategorija: 1000 V CAT II
- CMRR: 140 dB pri DC, 90 dB pri 1 MHz
- Vhodna impedanca: 50 Ω
- Priključki konic: zaščiteni visokofrekvenčni MMCX
- Združljivost: Tektronix 4, 5 in 6 Series MSO
- Uporaba: močnostna elektronika, SiC/GaN pretvorniki, hitri tokovni prehodi, nizkošumne meritve toka
Več podrobnosti si lahko ogledate na spletni strani Tektronix.
