TEKTRONIX THDP0100 – Demo

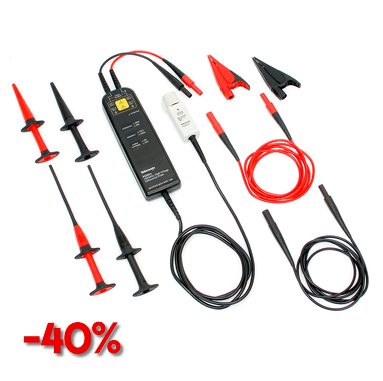

Tektronix THDP0100 je visokonapetostna diferencialna sonda, namenjena varnemu in natančnemu merjenju napetostne razlike med dvema točkama, kjer nobena merilna točka ni nujno vezana na maso. Uporablja se predvsem pri meritvah v močnostni elektroniki, pretvornikih, motornih pogonih, napajalnikih, industrijskih krmilnikih in drugih aplikacijah z visokimi napetostmi.

Model THDP0100 omogoča merjenje diferencialnih napetosti v območjih 600 V in 6000 V, zato je primeren za zahtevnejše visokonapetostne meritve, kjer standardne diferencialne sonde nimajo dovolj velikega merilnega območja. Sonda podpira pasovno širino DC do ≥100 MHz, kar omogoča analizo hitrih prehodnih pojavov, stikalnih robov in dinamičnih signalov v močnostnih vezjih.

Zaradi diferencialne zasnove omogoča merjenje napetosti med dvema točkama brez neposredne povezave z ozemljitvijo osciloskopa. To zmanjša tveganje napačnih meritev in poškodb merilne opreme pri plavajočih meritvah. Sonda ima CMRR >80 dB pri DC, kar pomeni dobro zavrnitev skupnega načina pri nizkih frekvencah. Pri višjih frekvencah ohranja uporabno zavrnitev motenj, kar je pomembno pri meritvah v okoljih z visokimi preklopnimi napetostmi.

Tektronix THDP0100 uporablja vmesnik TekVPI, ki omogoča napajanje sonde prek osciloskopa in pravilno integracijo z združljivimi Tektronix instrumenti. Sonda ima tudi vizualni in zvočni indikator prekoračitve območja, ki uporabnika opozori, kadar signal preseže linearno merilno območje sonde.

Glavne tehnične lastnosti:

• Model: Tektronix THDP0100
• Tip sonde: visokonapetostna diferencialna sonda
• Pasovna širina: DC do ≥100 MHz
• Merilni območji: 600 V in 6000 V
• Največja diferencialna napetost: 600 V DC + peak AC ali 6000 V DC + peak AC
• Največja RMS diferencialna napetost: 450 Vrms v območju 600 V, 3000 Vrms v območju 6000 V
• Dušenje: 100X / 1000X
• Čas vzpona: ≤3,6 ns, tipično ≤3,5 ns
• Slew rate: ≥2500 V/ns v območju 6000 V
• Točnost DC ojačenja: ±2 %
• Vhodna upornost med vhodoma: 40 MΩ ±2 %
• Vhodna kapacitivnost med vhodoma: <2,5 pF
• CMRR: >80 dB pri DC, >60 dB pri 100 kHz
• Zakasnitev signala: 16 ns
• Omejitev pasovne širine: 5 MHz filter
• Vmesnik: TekVPI
• Masa sonde: 340 g
• Dolžina izhodnega kabla: 1,5 m
• Delovna temperatura: 0 °C do +40 °C

Več podrobnosti si lahko ogledate na spletni strani Tektronix.
