TEKTRONIX MSO24 BW-70 – Demo

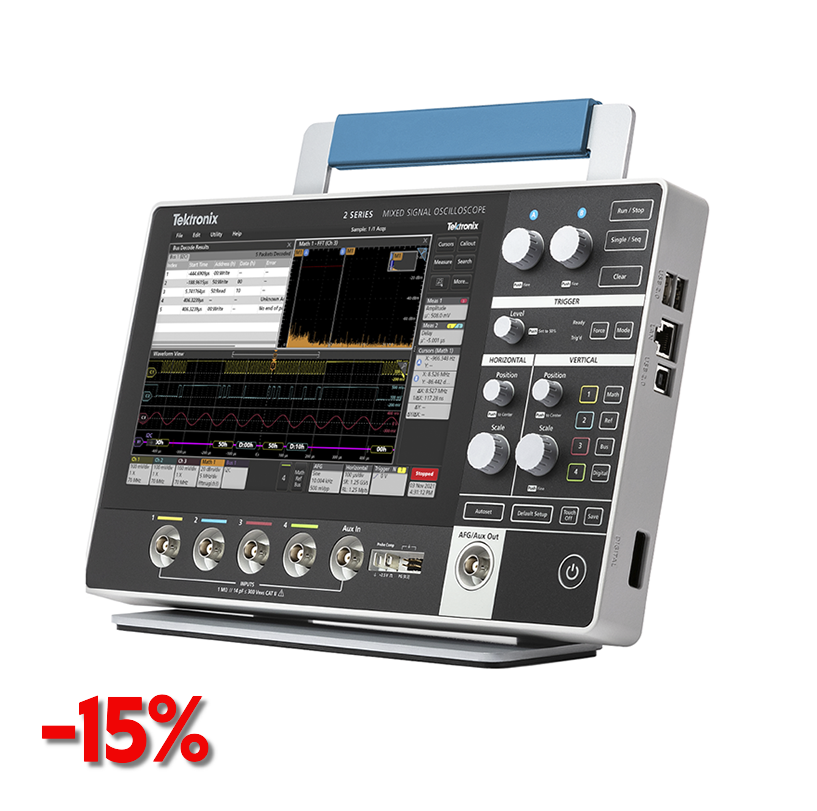

Tektronix MSO24 BW-70 je kompaktni mešano-signalni osciloskop iz serije 2 Series MSO, namenjen meritvam, diagnostiki in analizi elektronskih vezij v laboratoriju, razvoju, servisu in izobraževalnem okolju. Model MSO24 BW-70 ima 4 analogne kanale in 70 MHz pasovne širine, zato je primeren za splošne meritve analognih in digitalnih signalov, preverjanje napajalnih vezij, komunikacijskih vodil, signalnih oblik in časovnih odvisnosti.

Osciloskop omogoča vzorčenje do 1,25 GS/s pri vseh kanalih oziroma do 2,5 GS/s pri polovici kanalov v prepletenem načinu. Z 10 M točkami dolžine zapisa omogoča zajem daljših signalnih dogodkov brez hitre izgube podrobnosti. Tipična hitrost zajema valovnih oblik je več kot 4.000.000 wfms/s, kar pomaga pri odkrivanju redkih napak, prehodnih pojavov in nestabilnih signalov.

Model vključuje tudi 16 digitalnih kanalov, zato omogoča analizo mešanih analognih in digitalnih sistemov. Vgrajen je 10,1-palčni kapacitivni zaslon na dotik z ločljivostjo 1280 × 800, ki omogoča pregleden prikaz signalov, meritev, tabel in rezultatov. Podprti so načini prikaza Overlay in Stacked, povečava signalov ter različni slogi prikaza valovnih oblik.

Za dodatno analizo so na voljo avtomatske meritve, kazalci, matematične funkcije, FFT analiza in iskanje po dolgih zapisih. Osciloskop podpira povezljivost prek USB, Ethernet vmesnika in programske rešitve, kot so VNC, IVI Driver, TekScope in TekDrive.

Glavne tehnične lastnosti:

• Model: Tektronix MSO24 BW-70
• Število analognih kanalov: 4
• Pasovna širina: 70 MHz
• Hitrost vzorčenja: 1,25 GS/s vsi kanali, 2,5 GS/s polovica kanalov
• Dolžina zapisa: 10 M točk
• Hitrost zajema: več kot 4.000.000 wfms/s
• Digitalni kanali: 16
• Vertikalna ločljivost: 8 bit
• Vhodna impedanca: 1 MΩ ±1 %, 14 pF ±3 pF
• Največja vhodna napetost: 300 Vrms CAT II
• Zaslon: 10,1-palčni kapacitivni LCD na dotik
• Ločljivost zaslona: 1280 × 800
• Vgrajen AFG izhod: 1, deljen z Aux Out
• Napajanje: 100–240 V AC, 50/60 Hz
• Največja poraba: 60 W
• Dimenzije instrumenta: 210 × 344 × 40,4 mm
• Masa instrumenta: 1,8 kg
• Delovna temperatura: 0 °C do +50 °C

Več podrobnosti si lahko ogledate na spletni strani Tektronix.
