TEKTRONIX 7 series DPO – Osciloskop

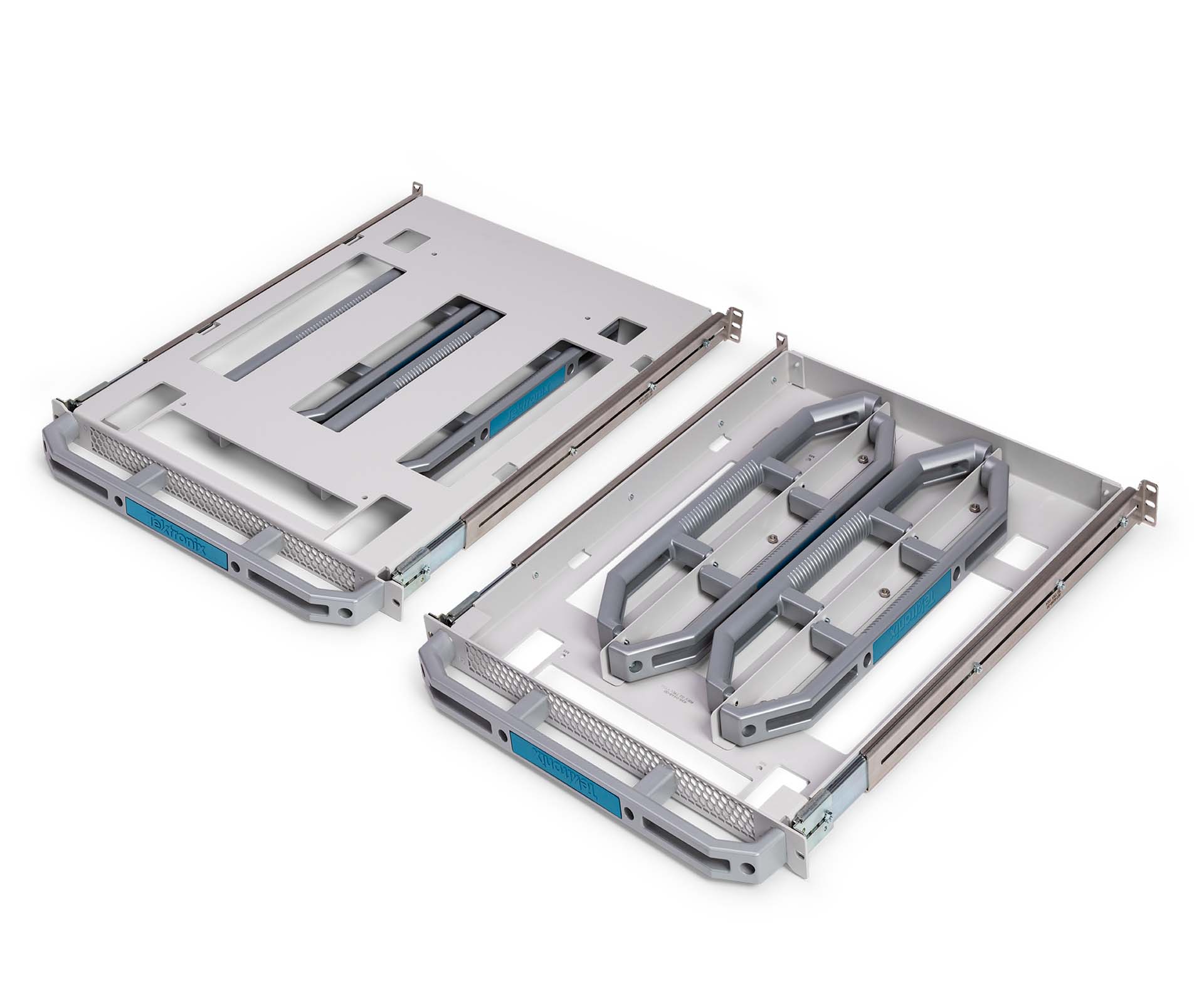

Tektronix 7 Series DPO – Osciloskop

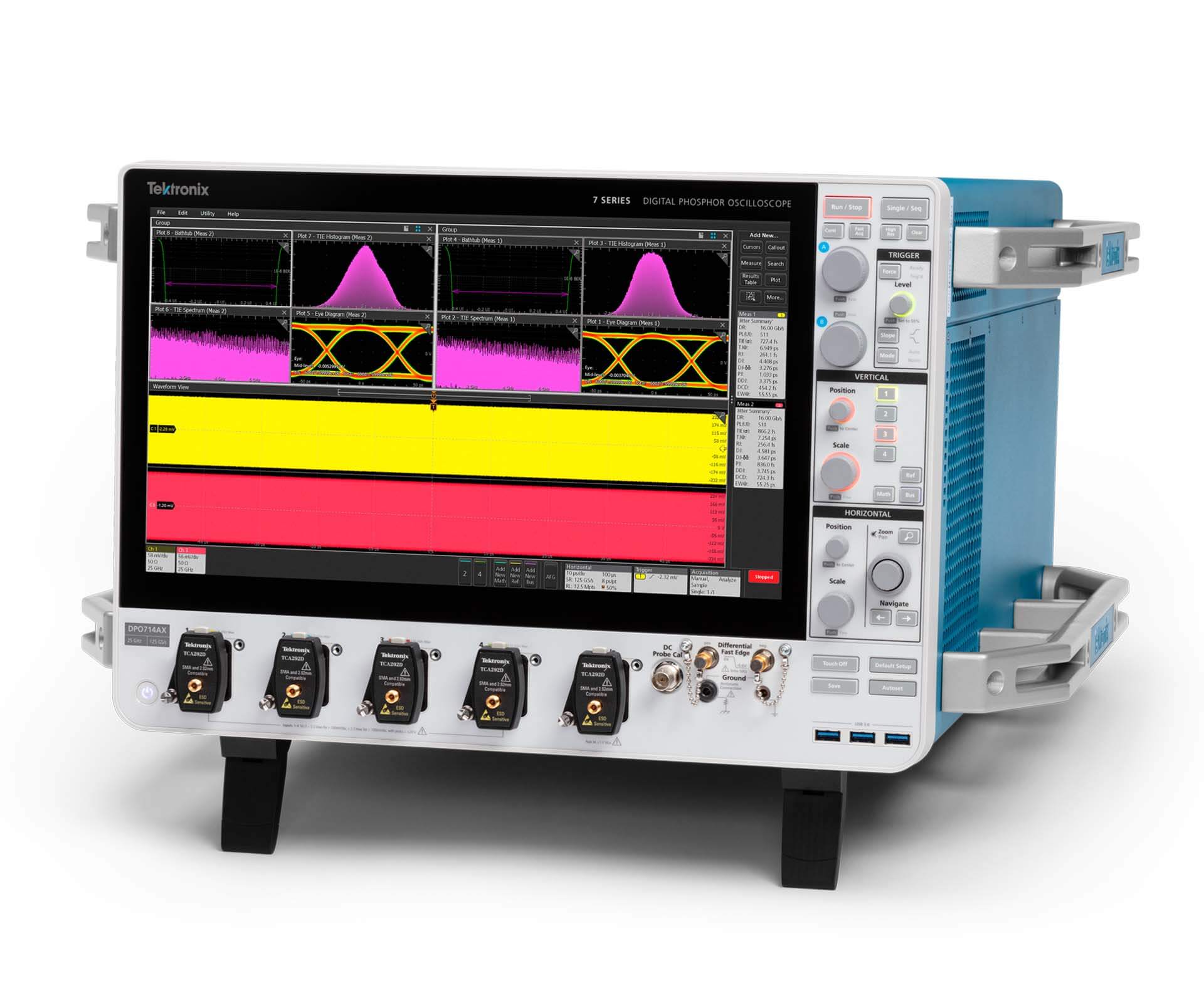

Tektronix 7 Series DPO je visokozmogljiv digitalni fosforni osciloskop za razvoj, preverjanje in analizo zahtevnih elektronskih sistemov. Združuje pasovno širino do 25 GHz, 12-bitni analogno-digitalni pretvornik in nizko raven šuma, kar omogoča podroben vpogled v hitre signale ter prepoznavanje majhnih odstopanj. Namenjen je razvojnim in raziskovalnim laboratorijem, kjer so ključni zanesljiv zajem, natančna časovna analiza in učinkovito odpravljanje napak.

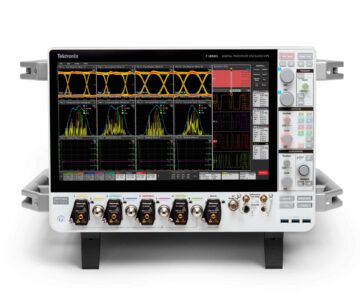

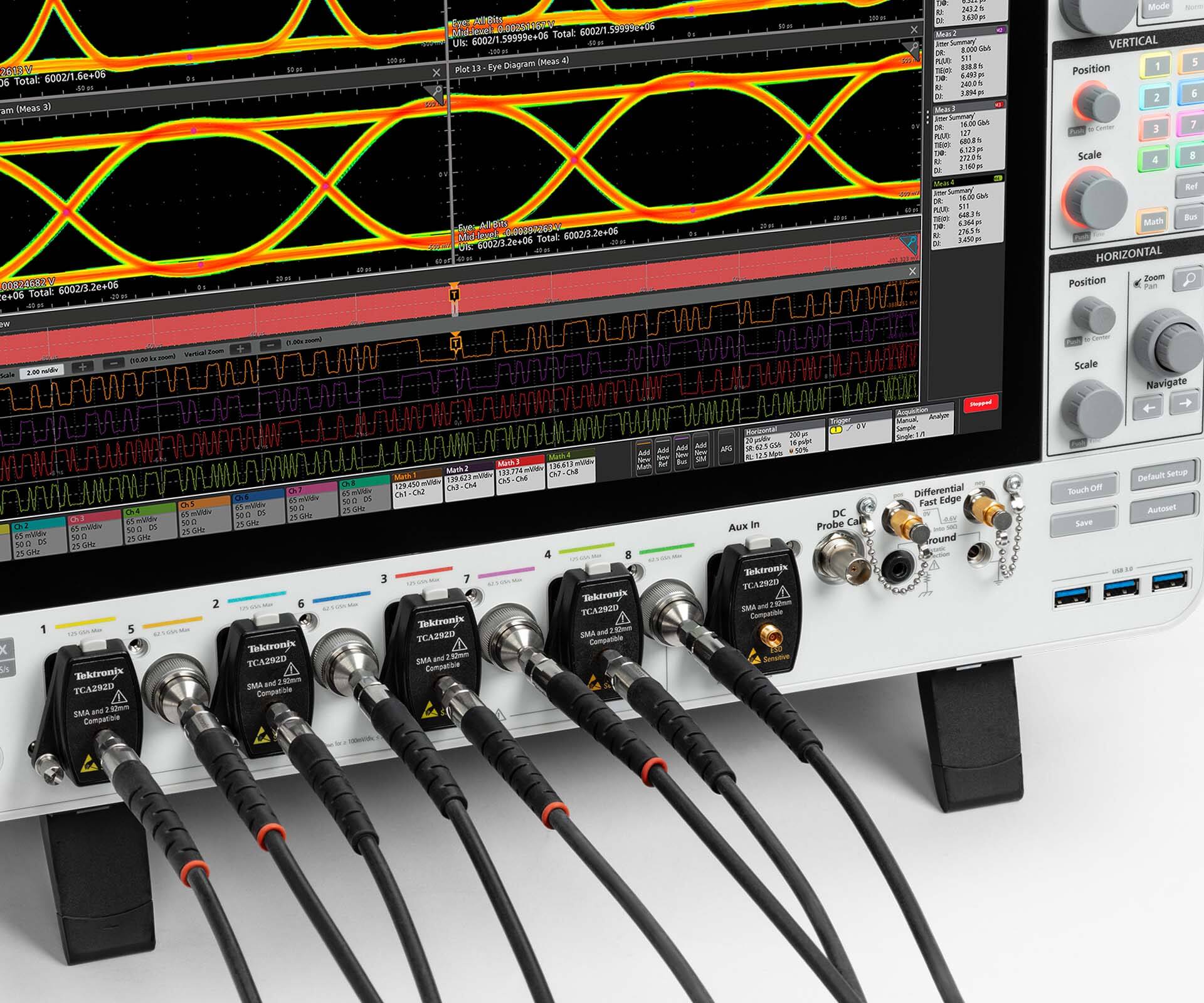

Na voljo sta 4-kanalni model DPO714AX in 8-kanalni model DPO718AX. Večkanalni zajem omogoča sočasno spremljanje signalov na različnih točkah sistema in primerjavo njihovega časovnega obnašanja. Uporabnik lahko tako lažje raziskuje medsebojne vplive signalov in preverja delovanje kompleksnih vezij.

Ključne lastnosti

• Pasovna širina od 8 do 25 GHz, odvisno od izbrane konfiguracije, z možnostjo nadgradnje.
• Hitrost vzorčenja do 125 GS/s na štirih kanalih oziroma 62,5 GS/s na osmih kanalih pri modelu DPO718AX.
• 12-bitni A/D-pretvornik za podroben zajem valovnih oblik.
• Pomnilnik za 500 milijonov točk na kanal, z možnostjo razširitve na 1 ali 2 milijardi točk.
• 15,6-palčni zaslon Full HD na dotik za pregledno upravljanje in prikaz meritev.

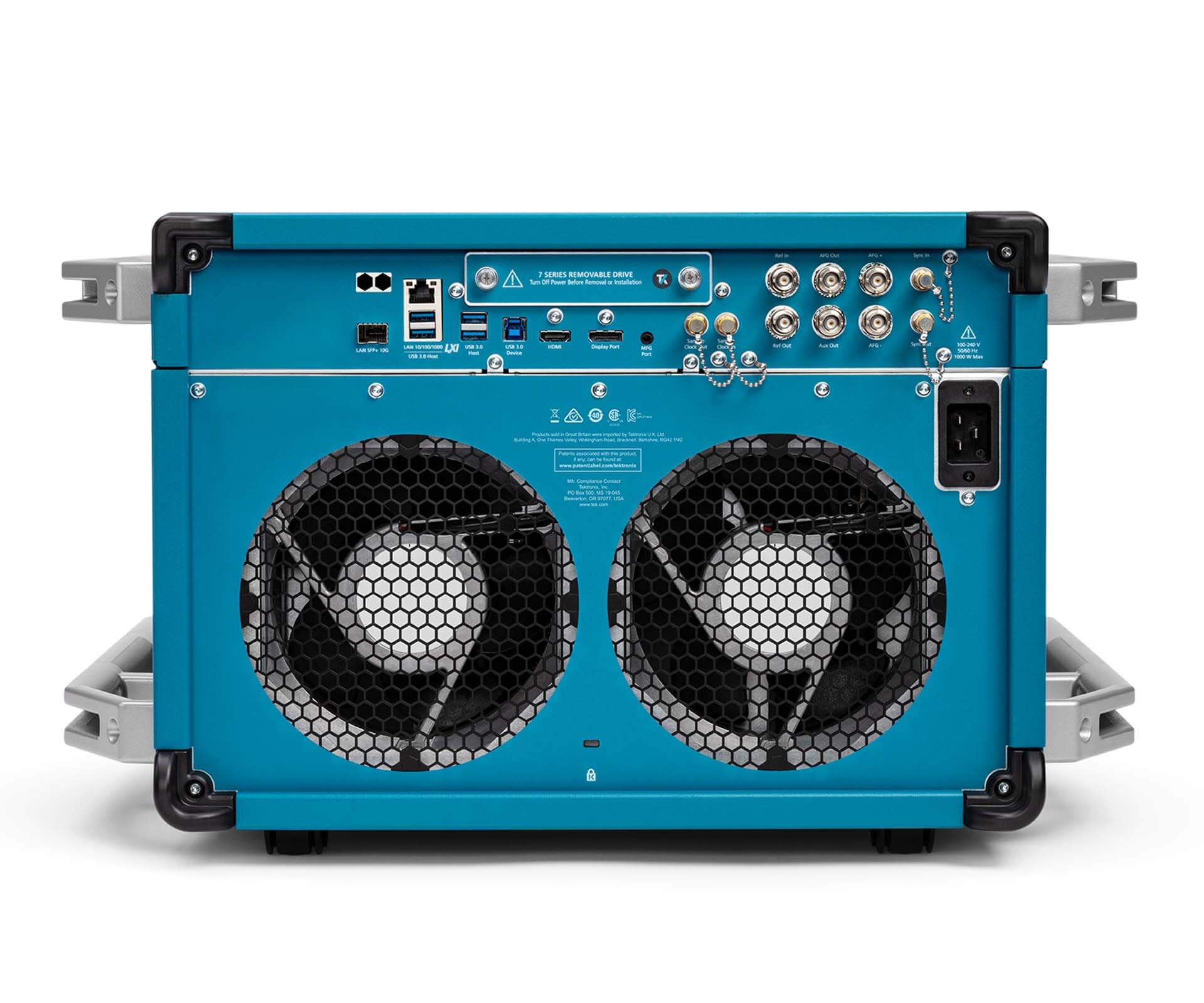

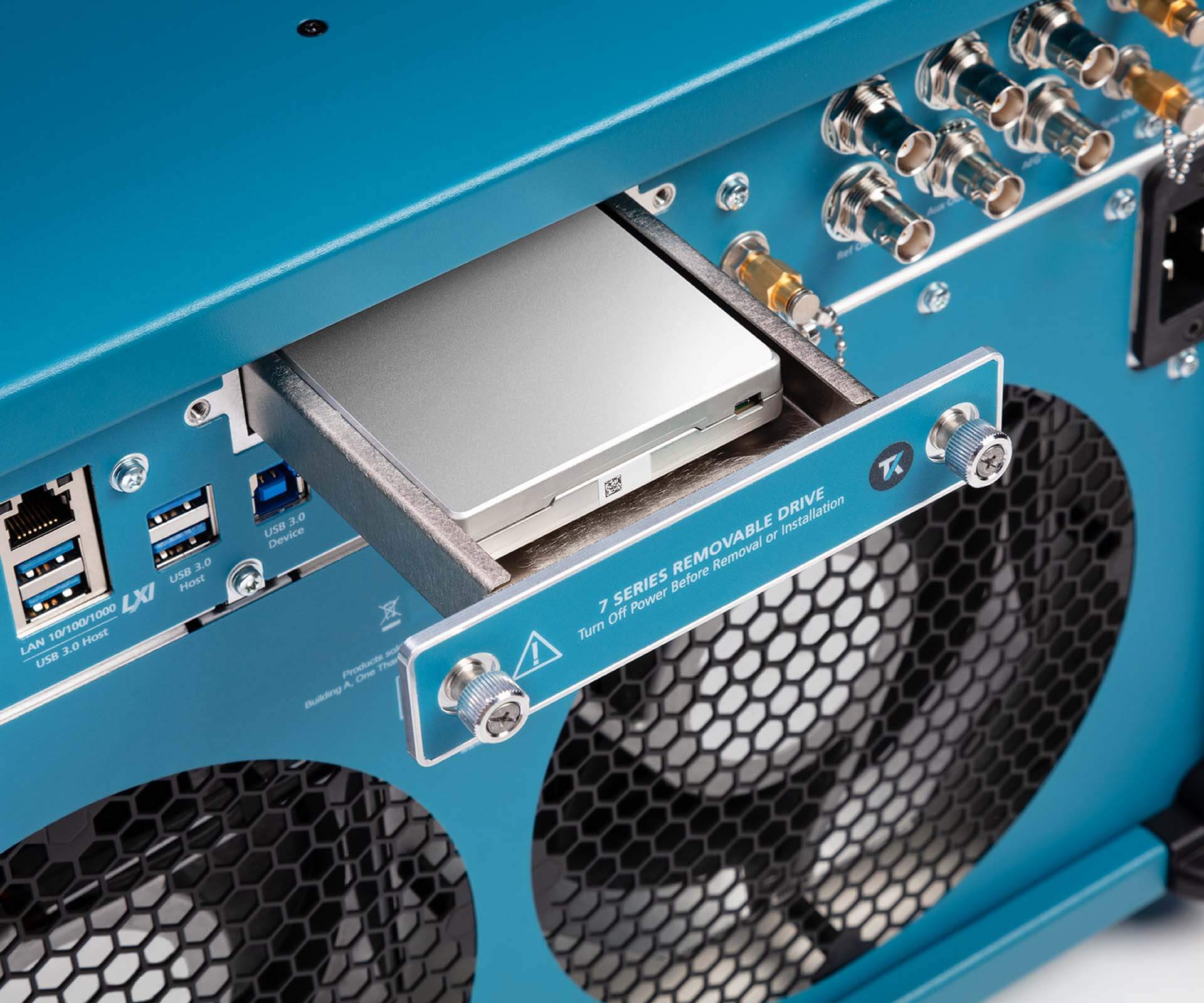

• 10-gigabitni vmesnik SFP+ in tehnologija TekHSI™ za hiter prenos podatkov v računalnik.

Natančna analiza in odkrivanje napak

Nizka raven šuma in visoko efektivno število bitov (ENOB) olajšata analizo signalov z majhno amplitudo. Tehnologija QuietChannel™ z aktivnim izenačevanjem CTLE pomaga kompenzirati visokofrekvenčne izgube merilne poti. Globok pomnilnik omogoča zajem daljših časovnih intervalov ob ohranjanju podrobnosti signala.

Osciloskop vključuje meritve, matematične funkcije, FFT in napredne možnosti proženja. Z dodatnimi programskimi možnostmi omogoča tudi napredno analizo časovnega trepetanja (jitter), očesnih diagramov ter preverjanje skladnosti hitrih komunikacijskih vmesnikov. Obseg funkcij je odvisen od izbranih licenc in konfiguracije.

Pregledno upravljanje in učinkovito delo

Uporabniški vmesnik TekScope® omogoča hitro nastavitev meritev, pregled valovnih oblik in dostop do analitičnih orodij. Upravljanje na dotik poenostavi raziskovanje zajetih podatkov, hiter prenos v računalnik pa podpira nadaljnjo obdelavo in avtomatizacijo merilnih postopkov.

Področja uporabe

• Razvoj in preverjanje hitrih digitalnih ter serijskih vmesnikov.
• Analiza celovitosti signalov, časovnih razmerij in jitterja.
• Meritve širokopasovnih radiofrekvenčnih signalov.
• Raziskovanje prehodnih pojavov in zajem enkratnih dogodkov.
• Zahtevne meritve v fiziki visokih energij in naprednih raziskovalnih sistemih.

Več podrobnosti si lahko ogledate na spletni strani TEKTRONIX.
