R&S NGL202 – Demo

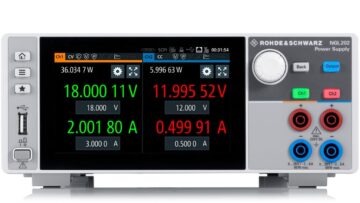

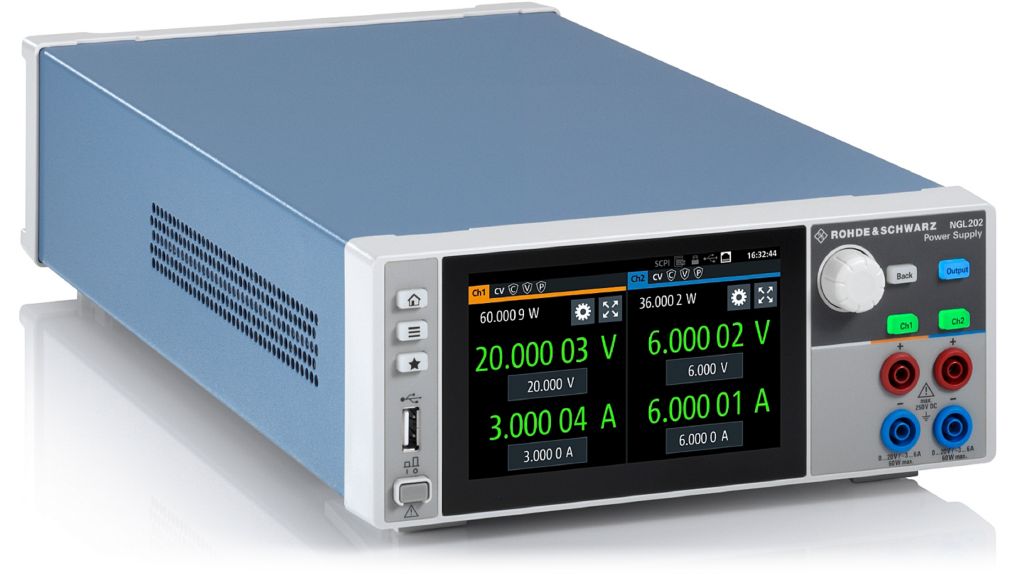

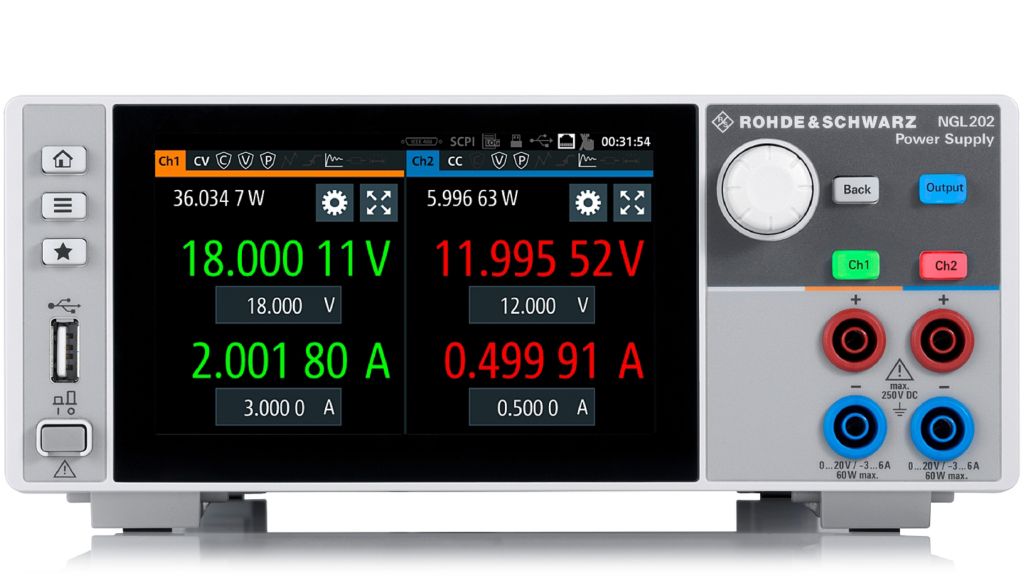

R&S NGL202 je natančen dvo-kanalni laboratorijski DC napajalnik iz serije R&S®NGL200, namenjen razvoju, servisiranju, izobraževanju in testiranju elektronskih naprav. Primeren je za aplikacije, kjer so pomembni stabilno napajanje, hitro odzivanje na spremembe bremena in natančno spremljanje porabe energije.

Napajalnik R&S NGL202 ima 2 izhodna kanala in skupno izhodno moč 120 W. Vsak kanal omogoča napetostni razpon 0 V do 20 V ter moč do 60 W na kanal. Pri napetostih do 6 V je na voljo tok do 6 A, pri napetostih nad 6 V pa do 3 A na kanal. Zaradi tega je primeren za napajanje občutljivih vezij, razvoj prototipov, preverjanje baterijsko napajanih naprav in testiranje elektronskih modulov z dinamično porabo.

Ključna prednost modela R&S®NGL202 je dvokvadrantno delovanje, kar pomeni, da lahko naprava deluje kot vir energije in kot ponor. Poleg napajanja testirane naprave lahko absorbira tok, zato je uporabna pri simulaciji baterij, testiranju polnilnih vezij in analizi naprav, ki v določenih pogojih vračajo energijo proti napajalniku.

Zaradi časa povrnitve po spremembi bremena < 30 µs se napajalnik dobro obnese pri testiranju naprav s hitrimi spremembami porabe, na primer IoT modulov, brezžičnih naprav in mobilne elektronike. R&S®NGL202 natančni dvo-kanalni DC napajalnik omogoča spremljanje napetosti, toka, moči in energije, zato je uporaben tudi za analizo porabe v različnih delovnih stanjih.

Glavne tehnične lastnosti:

• Model: R&S®NGL202
• Število kanalov: 2
• Skupna izhodna moč: 120 W
• Izhodna moč na kanal: do 60 W
• Napetost na kanal: 0 V do 20 V
• Tok na kanal: do 6 A pri ≤ 6 V
• Tok na kanal: do 3 A pri > 6 V
• Čas povrnitve bremena: < 30 µs
• Dvokvadrantno delovanje: vir in ponor
• Primerno za teste baterij
• Primerno za meritve porabe energije
• Primerno za napajanje občutljivih elektronskih vezij
• Uporabno za razvoj, servis in proizvodno testiranje

Več podrobnosti izdelka R&S Scope Rider RTH1004 60 MHz si lahko ogledate na spletni strani Rohde&Schwartz.
