RAZPOLOŽLJIVOST: R&S MXO34-1PK (licenčni paket) je zmogljiv 4-kanalni digitalni osciloskop iz serije R&S®MXO 3, zasnovan za natančne meritve, razvoj elektronike, servis, izobraževalne laboratorije in analizo kompleksnih signalov. Konfiguracija MXO34-1PK vključuje 4 analogne kanale, 100 MHz pasovne širine in licenčni paket MXO3-PK1, ki občutno razširi funkcionalnost instrumenta.
Osciloskop Rohde&Schwarz MX034 omogoča hitrost vzorčenja do 5 GSa/s oziroma do 2,5 GSa/s pri vseh analognih kanalih hkrati, zato je primeren za zajem hitrih prehodnih pojavov, impulznih signalov, komunikacijskih vodil in napajalnih vezij. Z 12-bitnim A/D pretvornikom pri vseh hitrostih vzorčenja zagotavlja bistveno boljšo vertikalno ločljivost kot klasični 8-bitni osciloskopi. V načinu HD je ločljivost razširjena do 18 bitov, kar omogoča boljši vpogled v majhne signale ob prisotnosti večjih signalnih komponent.
Pomembna prednost konfiguracije s paketom PK1 je razširitev pomnilnika do 500 Mpts na kanal, kar omogoča daljši zajem signala pri visoki časovni ločljivosti. Osciloskop dosega hitrost zajema več kot 4.500.000 valovnih oblik/s, zato učinkovito zaznava redke napake in nestabilnosti v vezjih.
Vgrajen 11,6-palčni Full HD zaslon na dotik omogoča pregleden prikaz signalov, meritev in analiz. R&S MXO34-1PK (Licenčni paket) doda funkcije, kot so 50 MHz generator poljubnih signalov, analiza moči, frekvenčni odziv oziroma Bode diagram, ter sproženje in dekodiranje številnih serijskih vodil.
Glavne tehnične lastnosti:
- Model: Rohde & Schwarz MXO34-1PK
- Serija: R&S®MXO 3
- Analogni kanali: 4
- Pasovna širina: 100 MHz
- Največja hitrost vzorčenja: 5 GSa/s
- Vzorčenje pri vseh kanalih: 2,5 GSa/s
- Vertikalna ločljivost: 12-bit ADC
- HD način: do 18 bitov
- Pomnilnik s PK1: do 500 Mpts/kanal
- Hitrost zajema: več kot 4.500.000 valovnih oblik/s
- Zaslon: 11,6" Full HD kapacitivni zaslon na dotik
- Ločljivost zaslona: 1920 × 1080 px
- Vhodna impedanca: 50 Ω ali 1 MΩ || 12 pF
- Vhodna občutljivost: 1 mV/div do 10 V/div pri 1 MΩ
- Samodejne meritve: več kot 40
- Standardni sprožilci: edge, glitch, width, runt, timeout, setup/hold, pattern, state, zone
- PK1 vključuje: AWG 50 MHz, razširitev pomnilnika, analizo moči, Bode diagram
- Serijski protokoli s PK1: I2C, SPI, UART, RS-232/422/485, CAN, CAN FD, CAN XL, LIN, SENT, ARINC 429, MIL-1553, SpaceWire, SPMI, RFFE, I3C, 10BASE-T1S

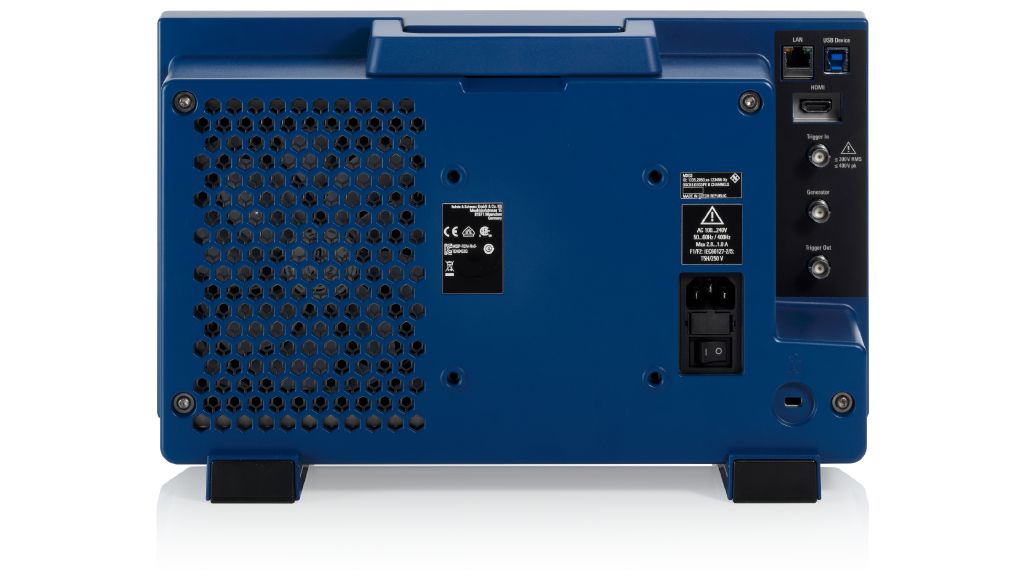

- Vmesniki: USB, HDMI, RJ-45 Ethernet
- Dimenzije: 375 × 233 × 163 mm
- Masa: približno 4,0 kg
Več podrobnosti si lahko ogledate na spletni strani Rohde&Schwartz.
