PFISTERER 2DIREKT – priključne sponke za transformatorje
Priključne sponke PFISTERER 2DIREKT so namenjene priključevanju bakrenih in aluminijastih vodnikov na sekundarno stran distribucijskih transformatorjev. Uporabljajo se na transformatorskih priključnih vijakih po DIN EN 50386 za 1 kV. Različne izvedbe omogočajo izbiro sponke glede na število vodnikov, njihov presek in velikost priključnega navoja.
Prilagodljiva priključitev vodnikov

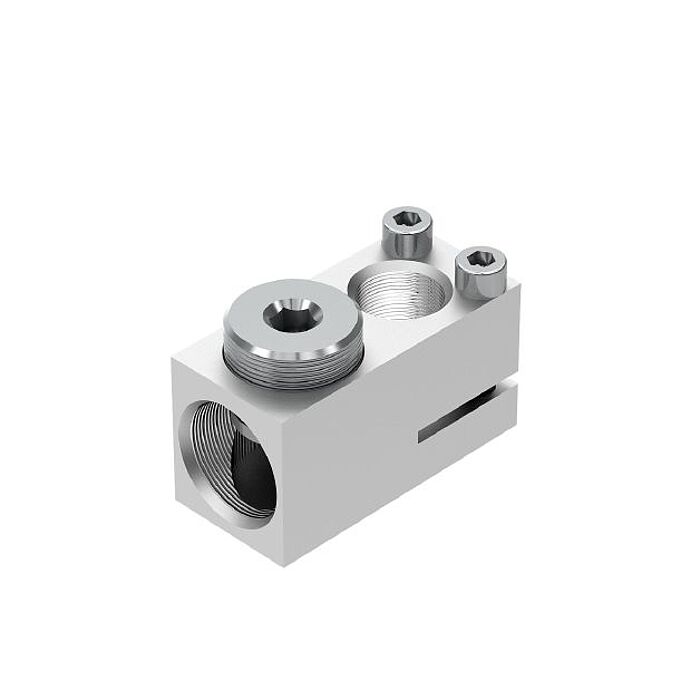

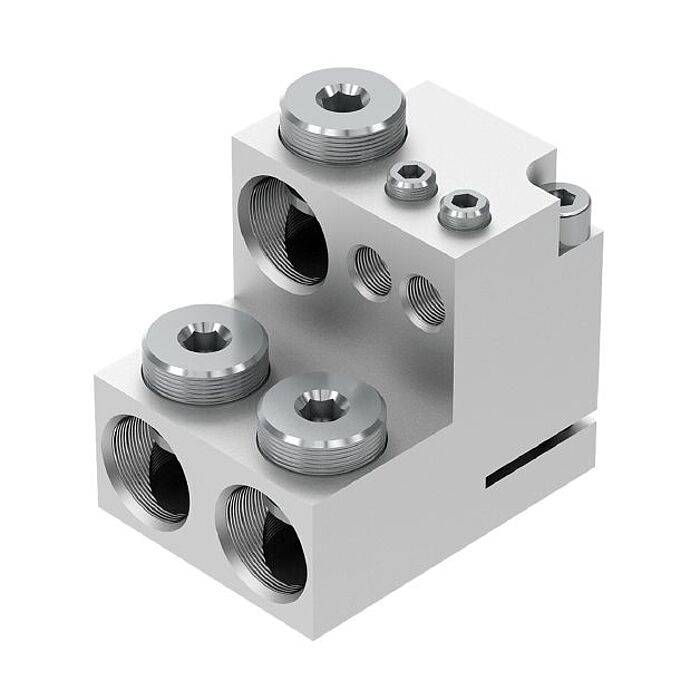

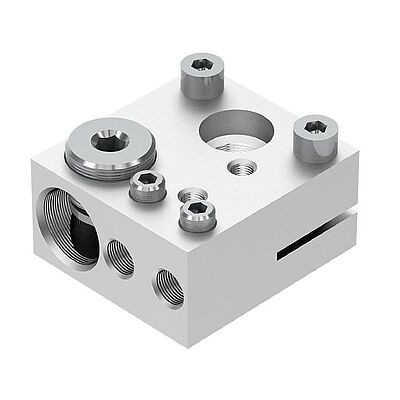

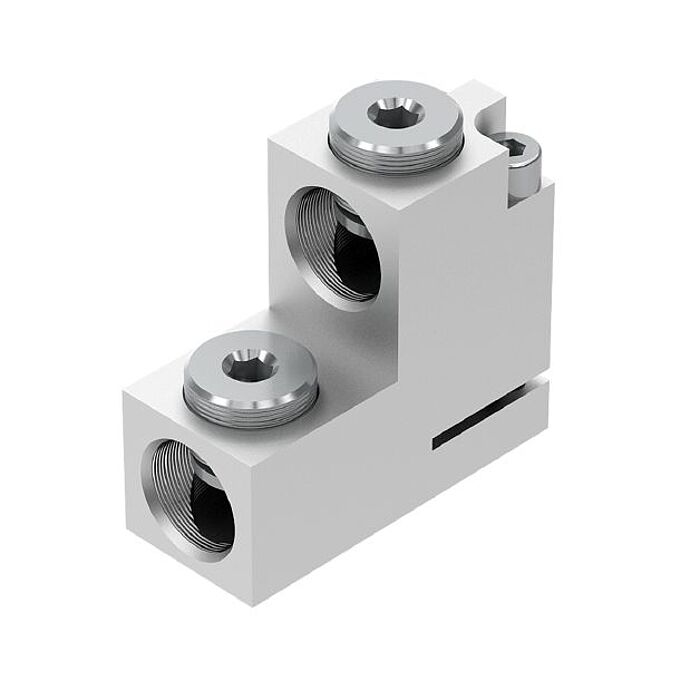

Serija 2DIREKT vključuje izvedbe za priklop enega, dveh, treh, štirih, šestih ali osmih vodnikov. Glede na izbrani model so na voljo območja presekov 16–95 mm², 35–240 mm² in 185–400 mm². Posamezna sponka pokriva določeno območje presekov, zato je pri naročilu pomembna izbira ustrezne kataloške številke.
Večina izvedb omogoča vodoravno ali navpično priključitev, kar olajša prilagoditev razporeditvi kablov ob transformatorju. Pri posameznih modelih je priključitev omejena na vodoravno smer. Razpoložljive velikosti priključnih navojev segajo od M8 do M55 × 3, odvisno od izvedbe.
Materiali in konstrukcija
Ohišje sponk je izdelano iz visokotrdne aluminijeve zlitine s pokositreno površino, vijaki pa so jekleni s prevleko na osnovi cinka. Sponke so namenjene priključevanju vodnikov iz bakra ali aluminija. Med podprtimi oblikami vodnikov proizvajalec pri predstavljenih izvedbah navaja okrogle večžične, okrogle finožične in sektorske večžične vodnike.
Pri montaži je treba upoštevati podatke konkretnega modela, saj se zatezni momenti, dimenzije in zahtevani razmiki med priključki razlikujejo. Tako je mogoče izbrati izvedbo, ki ustreza razpoložljivemu prostoru in priključnim zahtevam transformatorja.
Glavne lastnosti
- Za bakrene in aluminijaste vodnike.
- Priključitev na sekundarno stran distribucijskih transformatorjev.
- Različne izvedbe glede na število in presek vodnikov.
- Vodoravna ali navpična priključitev pri večini modelov.
- Pokositreno ohišje iz visokotrdne aluminijeve zlitine.
- Različni priključni navoji za prilagoditev transformatorju.
Izbira izvedbe in dodatne opreme
Za večje preseke so na voljo tudi izvedbe 2DIREKT XL, na primer model za štiri vodnike preseka 185–400 mm². Za posamezne sponke proizvajalec ponuja dodatno opremo, kot so zaščitni pokrovi za notranjo oziroma zunanjo uporabo ter elementi s krogelnim priključkom.
Pri izbiri priključne sponke PFISTERER 2DIREKT preverite število vodnikov, njihov material in presek, priključni navoj ter smer priključitve. Dodatno opremo je treba izbrati glede na združljivost s konkretno izvedbo sponke.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca PFISTERER.
