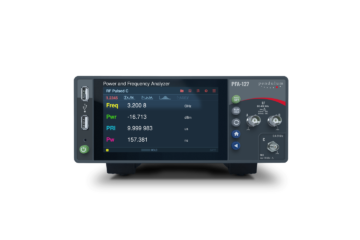

PENDELUM PFA-127 ANALIZATOR MOČI IN FREKVENCE

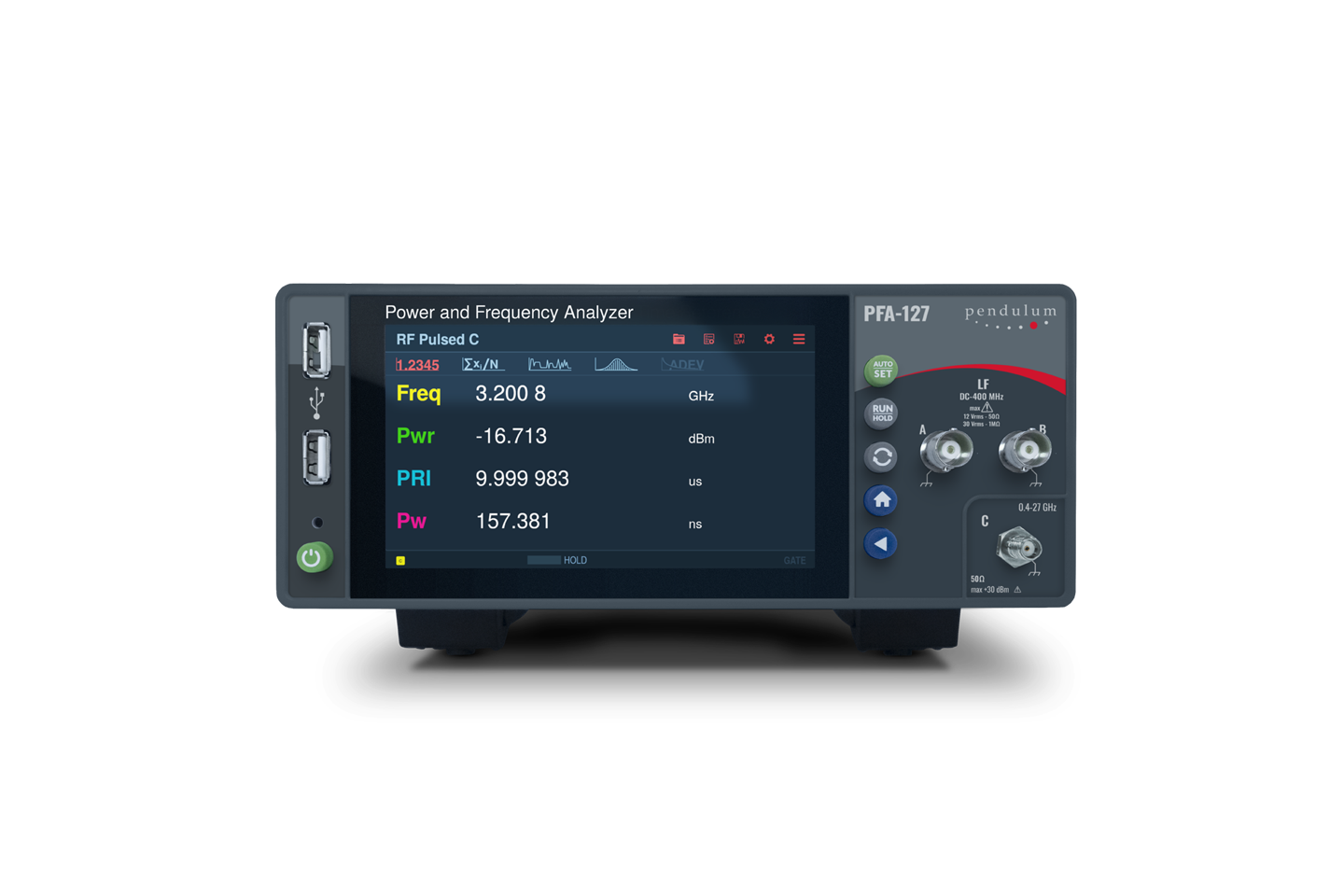

PFA-127 – analizator moči in frekvence do 27 GHz

Pendulum PFA-127 analizator moči in frekvence je večnamenski analizator, namenjen natančnemu merjenju in analizi moči ter frekvence CW, moduliranih in impulznih RF-signalov do 27 GHz. V enem instrumentu združuje funkcije merilnika vršne in povprečne moči, mikrovalovnega frekvenčnega analizatorja ter dvokanalnega analizatorja časovnih intervalov. Tako zmanjšuje število potrebnih merilnih naprav, prihrani prostor in poenostavi postavitev merilnega sistema.

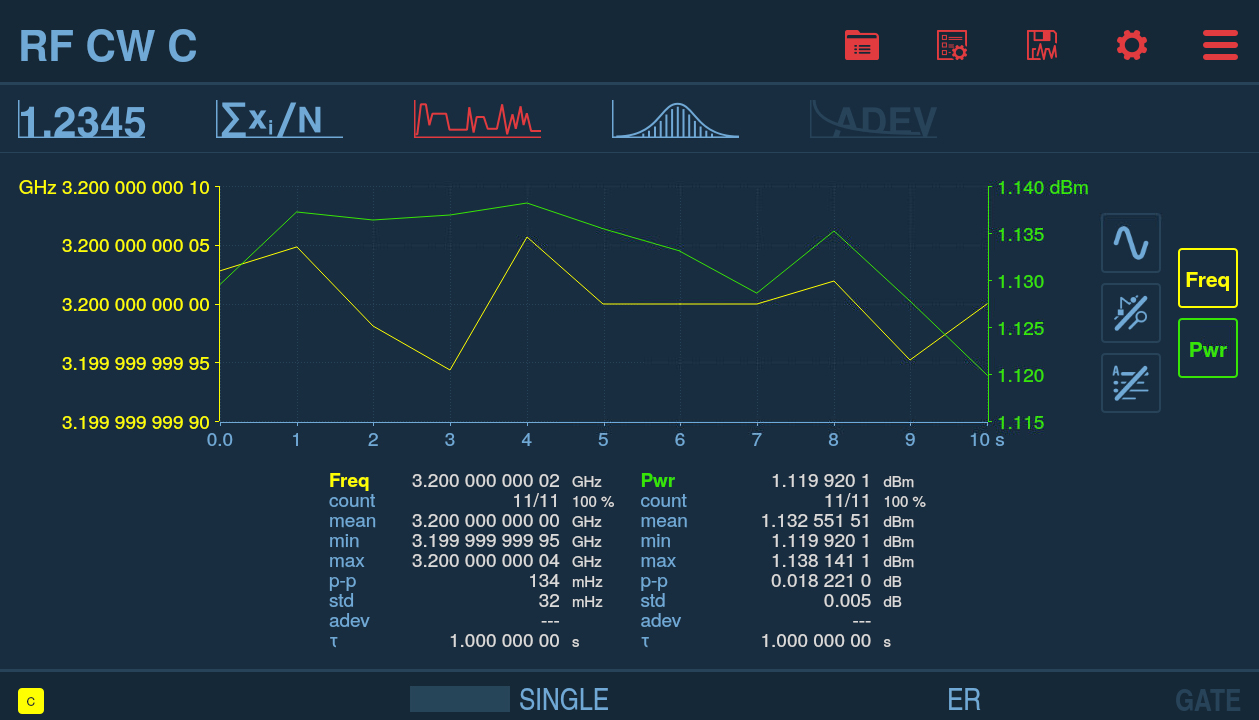

Instrument omogoča sočasno spremljanje frekvence in moči v odvisnosti od časa. Meritve se izvajajo brez mrtvega časa oziroma brez vrzeli, zato lahko PFA-127 zazna tudi kratkotrajne dogodke in hitre spremembe signala. Z merilno hitrostjo do 20 milijonov meritev na sekundo in intervalom vzorčenja do 50 ns je primeren za razvojne laboratorije, proizvodno testiranje ter zahtevne mikrovalovne in RF-aplikacije.

PFA-127 omogoča analizo hitrih frekvenčnih preskokov in različnih vrst modulacije, kot so FM, PWM, FSK, BPSK in AM. Pri impulznih RF-signalih lahko v realnem času analizira širino impulza, interval ponavljanja impulzov (PRI), frekvenco, moč in razlike med posameznimi impulzi.

Poleg RF-vhoda do 27 GHz vključuje tudi dva neodvisna vhoda s pasovno širino 400 MHz. Vgrajeni dvokanalni analizator osnovnopasovnih signalov uporablja isto časovno osnovo kot RF-meritve, kar omogoča natančno časovno korelacijo dogodkov v osnovnem pasu z obnašanjem RF-signala.

Glavne prednosti

• RF-frekvenčno območje do 27 GHz
• Hkratno merjenje RF-moči in frekvence
• Analiza CW, moduliranih in impulznih signalov
• Meritve brez mrtvega časa in brez izpuščenih dogodkov
• Hitrost do 20 MMeas/s
• Dva neodvisna vhoda s pasovno širino 400 MHz
• Časovna ločljivost do 14 ps oziroma 7 ps z opcijsko nadgradnjo
• Frekvenčna ločljivost do 13 mest/s
• Ločljivost moči 0,01 dB pri merilnem času 1 μs
• Tipična natančnost RF-moči ±0,5 dB od 1,5 do 15 GHz
• Grafični prikazi trendov, modulacije, porazdelitve in Allanove deviacije
• Upravljanje prek 5-palčnega barvnega zaslona na dotik
• Ethernet, USB, WLAN prek adapterja in opcijski GPIB
• Lokalno ali oddaljeno upravljanje prek integriranega spletnega vmesnika

Prilagodljiv in nadgradljiv merilni sistem

Osnovno frekvenčno območje instrumenta je mogoče s programsko licenco nadgraditi s 15 na 20 ali 27 GHz. Na voljo so časovne osnove TCXO ter opcijski visoko stabilni in ultravisoko stabilni OCXO. Dodatne programske možnosti vključujejo tudi impulzni generator, meritve TIE za analizo tresenja in lezenja, meritve frekvenčnega odmika ter grafični prikaz Allanove deviacije.

Zaradi hitrega prenosa blokovnih meritev s hitrostjo do 170.000 vzorcev na sekundo je PFA-127 primeren tudi za avtomatizirane proizvodne sisteme, kjer sta pomembna kratek čas testiranja in velika prepustnost.

Več podrobnosti si lahko ogledate na spletni strani PENDELUM INSTRUMENTS.
