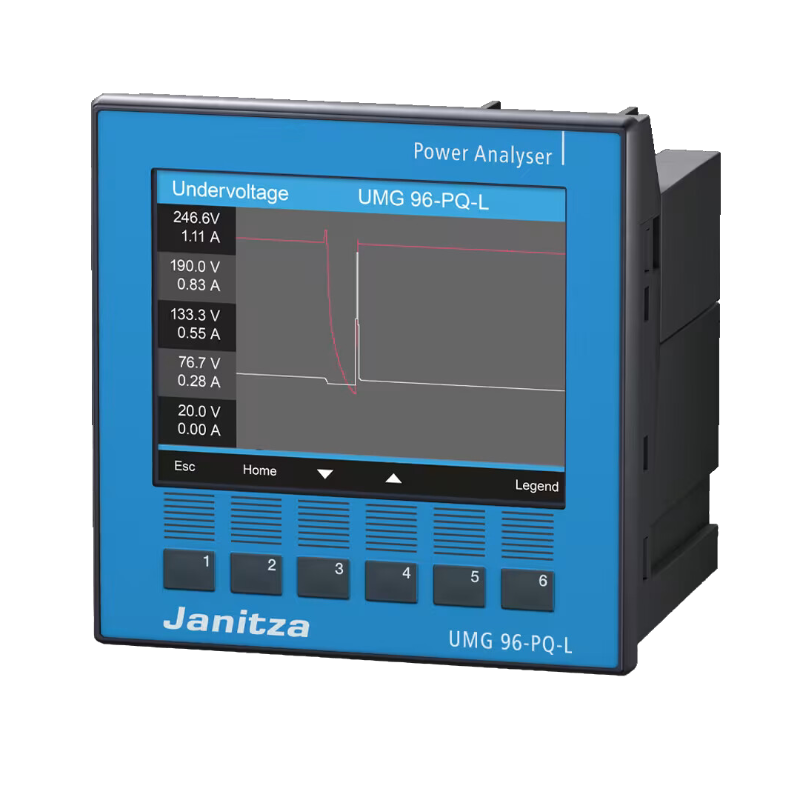

Janitza UMG 96 PQ-L – Modularno razširljiv panelni analizator

Janitza UMG 96 PQ-L je modularno razširljiv panelni analizator kakovosti električne energije z barvnim zaslonom, 4-kvadrantnim merjenjem in sposobnostjo shranjevanja podatkov v notranji pomnilnik.

• Model UMG 96 PQ-L razširja serijo 96 z uporabnimi funkcijami za analizo kakovosti električne energije, še posebej pa ga odlikuje inovativna struktura pomnilnika, ki omogoča dolgo hrambo podatkov.

Uporaba:

• Primeren je: za merjenje toka, napetosti, frekvence, delovne in jalove moči, cos fi, 4-kvadrantno merjenje energije ter dvotarifno neprekinjeno RMS merjenje;
• 2 komparatorski skupini za logično primerjavo (IN / ALI itd.) treh direktno merjenih veličin;
• Funkcija digitalnega kazalca delovne in jalove moči ter tokov, z zunanjo sinhronizacijo;
• Merjenje harmonskih komponent toka in napetosti do 65. harmonika;
• Merjenje harmonskega popačenja toka in napetosti (THD-U in THD-I ter TDD) ter flikerjev;
• Povezljiv s programsko opremo GridVis.

Tehnični podatki:

• Napajalna napetost: 90-277 V AC, 90-250 V DC;
• Frekvenčni razpon napajalne napetosti: 50-60 Hz;
• Merjenje napetosti:
  1. 3 Ph. + N (L-N / L-L) max: 417 / 720 V (IEC);
  2. 3 Ph. brez N / PE (L-L) max: 600 V;
  3. Prenapetostna kategorija: 600 V CAT III;
• Merjenje toka:
  1. 3x tokovni vhod;
  2. Merilni razpon / ločljivost: 5 mA do 6 A RMS / 0.1 mA;
  3. Prenapetostna kategorija: 300 V CAT II;
• Digitalni vhodi:
  1. 3x vhod;
  2. Tip signala: digitalni ali pulz;
  3. Napetost preklapljanja: 0-28 V DC;
  4. Frekvenca štetja: max 20 Hz;
• Digitalni izhodi:
  1. 3x izhod;
  2. Tip signala: pulz ali limitna vrednost;
  3. Napajanje: 24 V DC, galvansko izolirano;
  4. Tok / napetost / frekvenca preklapljanja: 50 mA / 60 V DC / 50 Hz;
• Analogni izhodi:
  1. 1x izhod;
  2. Tip signala: analogni tokovni izhod;
  3. Razpon toka: 0/4 - 20 mA;
  4. Ločljivost: 10 bitov;
  5. Interval posodabljanja: 1 sekunda;
  6. Napetost zunanjega napajanja: max 33 V;
• Komunikacija:
  1. ModBus RS-485;
  2. ModBus RTU;
  3. Ethernet;
• Razred točnosti: 0.2S;
• Frekvenca vzorčenja: 13.67 kHz (50 Hz) z 279 merilnimi točkami na periodo;
• 64 MB notranjega spomina;
• Maksimalno število razširitvenih modulov na enoto: 1;
• Dimenzije: 96 x 96 x 86 mm;
• Teža: 250 g.
