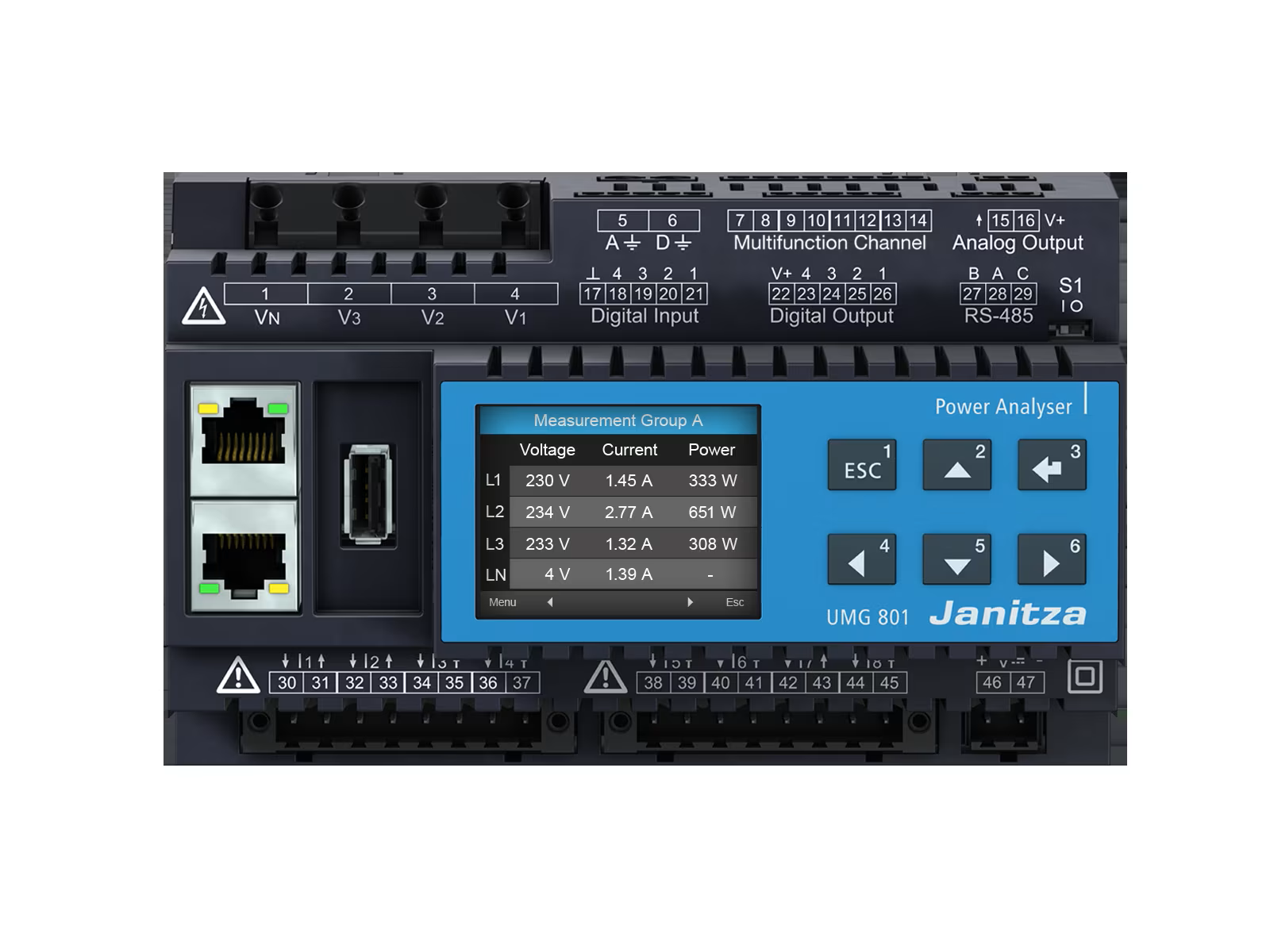

JANITZA UMG 801

Janitza UMG 801 je modularno razširljiv analizator moči, namenjen za natančno merjenje električnih veličin, spremljanje porabe energije in nadzor kakovosti električne energije v industrijskih, energetskih, infrastrukturnih in stavbnih sistemih.

Naprava je zasnovana za sodobne sisteme upravljanja z energijo, kjer je pomembna preglednost podatkov na vseh merilnih nivojih. UMG 801 omogoča neposreden prenos podatkov v nadrejene sisteme prek različnih komunikacijskih vmesnikov, vključno z Ethernet, RS-485 in OPC UA. Zaradi tega je primeren za vključitev v sisteme energetskega monitoringa, avtomatizacije, stavbnega upravljanja in industrije 4.0.

Velika prednost naprave je modularna razširljivost. Osnovna naprava ima 8 tokovnih merilnih kanalov, sistem pa je mogoče z dodatnimi moduli razširiti do 96 dodatnih tokovnih merilnih kanalov. To omogoča prilagodljivo merjenje v večjih elektro razdelilnikih in objektih z več porabniki.

Analizator omogoča merjenje številnih parametrov kakovosti električne energije, vključno s harmoniki, THD, nesimetrijami, dogodki in tranzienti. Naprava meri harmonike napetosti do 127. harmonika in harmonike toka do 63. harmonika. Zaradi visoke merilne točnosti, velikega notranjega pomnilnika in naprednih komunikacijskih možnosti je primerna za zahtevnejše aplikacije, kjer je potrebna zanesljiva analiza električnega omrežja.

Glavne lastnosti:

• modularno razširljiv analizator moči,
• 8 tokovnih merilnih kanalov v osnovni napravi,
• možnost razširitve do 96 dodatnih tokovnih merilnih kanalov,
• primeren za sisteme energetskega monitoringa,
• napredna analiza kakovosti električne energije,
• merjenje harmonikov napetosti do 127. harmonika,
• merjenje harmonikov toka do 63. harmonika,
• zaznavanje dogodkov, tranzientov in nesimetrij,
• visoka merilna točnost razreda 0,2,
• 2 × RJ45 Ethernet vmesnik,
• RS-485 komunikacijski vmesnik,
• podpora za OPC UA,
• podpora za Modbus TCP/UDP in Modbus RTU,
• 4 GB notranjega pomnilnika,
• 4 digitalni vhodi,
• 4 digitalni izhodi,
• 1 analogni izhod 0/4–20 mA,
• možnost merjenja diferenčnega toka in temperature prek multifunkcijskih kanalov,
• možnost uporabe z oddaljenim zaslonom RD 96,
• primeren za uporabo v industriji, energetiki, infrastrukturi in večjih objektih.

Uporaba:

• merjenje porabe električne energije,
• spremljanje kakovosti električne energije,
• energetski monitoring po različnih merilnih nivojih,
• nadzor večjega števila porabnikov v razdelilnikih,
• analiza harmonikov, THD, dogodkov in tranzientov,
• spremljanje nesimetrij v električnem omrežju,
• povezava v sisteme avtomatizacije in nadzora,
• povezava z nadrejenimi sistemi prek OPC UA,
• uporaba v industriji 4.0,
• podpora sistemom upravljanja z energijo.

Tehnični podatki:

• Naprava: modularni analizator moči
• Dimenzije: 144 × 90 × 76 mm
• Širina naprave: 8 HP
• Montaža: DIN-letev 35 mm
• Napajanje: 24 V DC, PELV
• Poraba: max. 4 W
• Poraba z moduli: max. 14 W
• Pomnilnik: 4 GB
• Zaščita: IP20
• Teža: 420 g
• Delovna temperatura: -10 °C do +55 °C
• Tokovni merilni kanali: 8
• Tokovni vhodi: ../1 A ali ../5 A
• Merilno območje toka: 0,005–6 A
• Napetostno merjenje: do 480 V L-N / 830 V L-L po IEC
• Merilno območje L-N: 0–720 V
• Merilno območje L-L: 0–1000 V
• Frekvenčno območje: 40–70 Hz
• Vzorčenje napetosti: 51,2 kHz
• Vzorčenje toka: 25,6 kHz
• Harmoniki napetosti: 1.–127.
• Harmoniki toka: 1.–63.
• Digitalni vhodi: 4
• Digitalni izhodi: 4
• Analogni izhod: 1 × 0/4–20 mA
• Ethernet: 2 × RJ45
• RS-485: 3-žilni priklop A, B, GND
• Protokoli: Modbus TCP/UDP, Modbus RTU, Modbus Gateway, OPC UA, HTTP, SFTP, NTP
• RCM merjenje: opcijsko prek multifunkcijskih kanalov
• Temperaturno merjenje: opcijsko prek multifunkcijskih kanalov
• Podprti temperaturni senzorji: KTY83, KTY84, PT100, PT1000
• Programska oprema: GridVis®

Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
