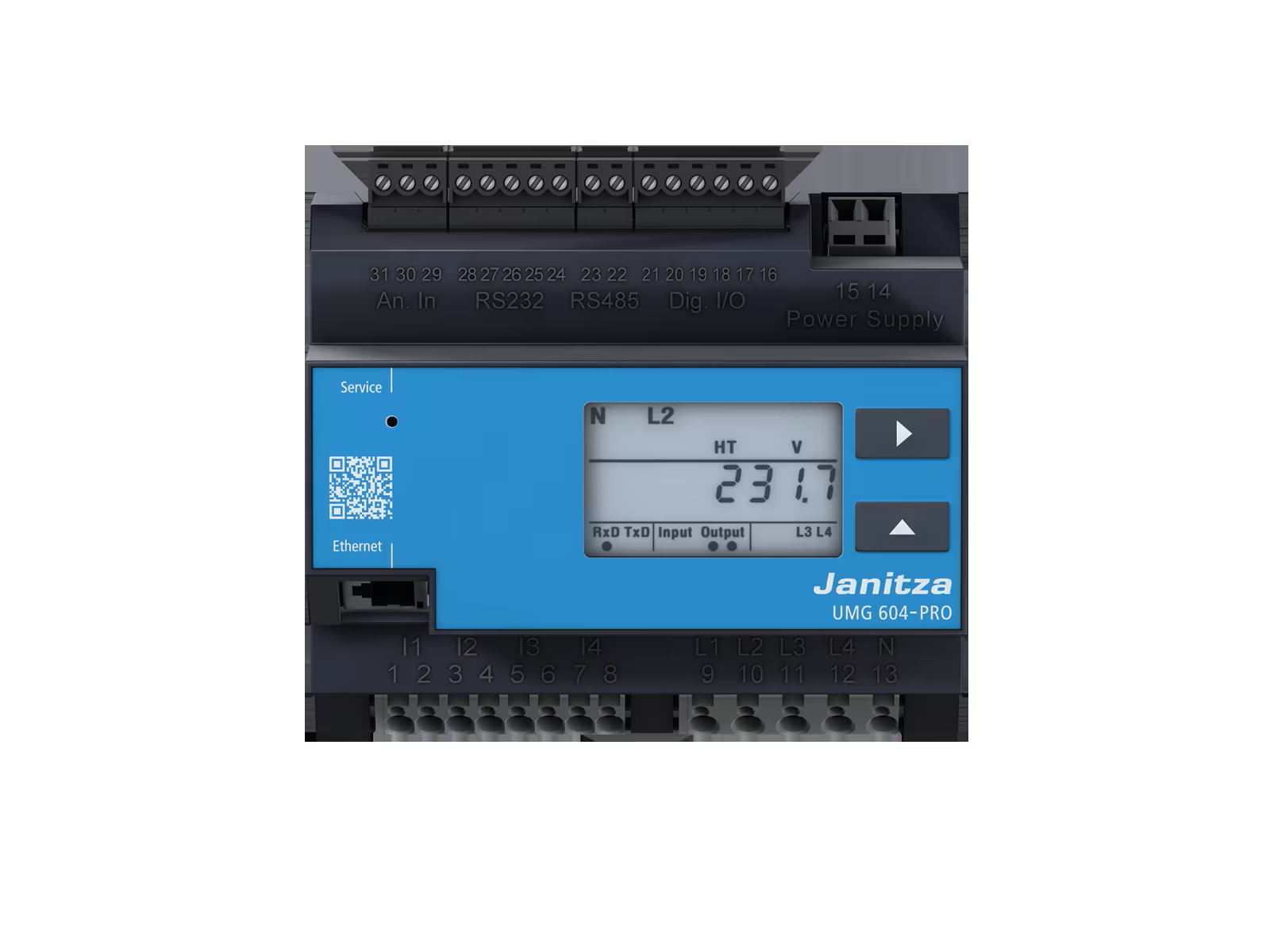

Janitza UMG 604-PRO je funkcijsko razširljiv analizator kakovosti električne energije, namenjen merjenju, nadzoru in analizi električnih veličin v distribucijskih sistemih, industrijskih objektih, stavbah in energetskih monitoring sistemih.
Naprava omogoča merjenje napetosti, toka, moči, energije, frekvence, harmonikov, kratkotrajnih prekinitev, dogodkov in tranzientov. Uporablja se lahko kot merilna naprava za energetski monitoring, analizator kakovosti električne energije, zapisovalnik podatkov, Modbus prehod, števec energije in naprava za nadzor mejnih vrednosti.
Janitza UMG 604-PRO ima 4 napetostne in 4 tokovne merilne vhode. Tokovne meritve se izvajajo prek zunanjih tokovnih transformatorjev ../1 A ali ../5 A. Naprava ima tudi 2 digitalna vhoda, 2 digitalna izhoda in 1 temperaturni merilni vhod, zato je primerna za širše nadzorne in avtomatizacijske aplikacije.
Za komunikacijo so na voljo Ethernet, RS-485 in RS-232 vmesniki. Vgrajen spletni strežnik omogoča pregled podatkov prek spletnega brskalnika, brez dodatne programske opreme. Za naprednejšo konfiguracijo, prikaz meritev in analizo podatkov se uporablja programska oprema GridVis.
Naprava je na voljo v dveh izvedbah, ki se razlikujeta glede na napajalno napetost. Izvedba 5216202 je namenjena napajanju 95–240 V AC / 135–340 V DC, izvedba 5216222 pa napajanju 20–50 V AC / 20–70 V DC. Pri obeh izvedbah je možna dodatna aktivacija BACnet komunikacije.
Glavne lastnosti:
- funkcijsko razširljiv analizator kakovosti električne energije,
- primeren za energetski monitoring in analizo kakovosti električne energije,
- merjenje napetosti, toka, moči, energije in frekvence,
- analiza harmonikov do 40. harmonika,
- zajem dogodkov in tranzientov,
- merjenje kratkotrajnih prekinitev,
- 4 napetostni merilni vhodi,
- 4 tokovni merilni vhodi,
- tokovne meritve prek ../1 A ali ../5 A tokovnih transformatorjev,
- 2 digitalna vhoda,
- 2 digitalna izhoda,
- 1 temperaturni merilni vhod,
- Ethernet komunikacija,
- RS-485 komunikacija,
- RS-232 komunikacija,
- Modbus RTU, Modbus TCP/IP in Modbus Gateway,
- vgrajen spletni strežnik,
- možnost uporabe programske opreme GridVis,
- možnost Jasic programiranja,
- 128 MB pomnilnika,
- montaža na DIN-letev 35 mm,
- opcijska BACnet komunikacija z doplačilom.
Uporaba:
- energetski monitoring,
- spremljanje kakovosti električne energije,
- analiza harmonikov, dogodkov in tranzientov,
- spremljanje porabe električne energije,
- nadzor mejnih vrednosti,
- optimizacija koničnih obremenitev,
- vključitev v sisteme upravljanja z energijo,
- povezava z nadzornimi sistemi in PLC,
- uporaba v industriji, stavbah, podatkovnih centrih in NN razdelilnikih,
- Ethernet prehod za podrejene merilne naprave,
- oddaljeno spremljanje merilnih podatkov.
Tehnični podatki:
- Naprava: analizator kakovosti električne energije
- Tip: UMG 604-PRO
- Koda variante 1: 5216202
- Napajanje variante 1: 95–240 V AC / 135–340 V DC
- Cena variante 1: 916,00 € brez DDV
- Koda variante 2: 5216222
- Napajanje variante 2: 20–50 V AC / 20–70 V DC
- Cena variante 2: 1.024,00 € brez DDV
- Opcija: BACnet komunikacija
- Koda opcije: 5216081
- Doplačilo za BACnet: 132,00 € brez DDV
- Montaža: DIN-letev 35 mm
- Širina naprave: 6 TE
- Napetostni vhodi: 4
- Tokovni vhodi: 4
- Tokovni transformatorji: ../1 A ali ../5 A
- Digitalni vhodi: 2
- Digitalni izhodi: 2
- Temperaturni vhod: 1
- Komunikacija: Ethernet, RS-485, RS-232
- Protokoli: Modbus RTU, Modbus TCP/IP, Modbus Gateway
- BACnet: opcija z doplačilom
- Pomnilnik: 128 MB
- Harmoniki: 1.–40. harmonik
- Zajem tranzientov: > 50 µs
- Zajem dogodkov: od 20 ms
- Merilna točnost aktivne energije: razred 0,5 pri ../5 A transformatorjih
- Merilna točnost aktivne energije: razred 1 pri ../1 A transformatorjih
- Delovna temperatura: -10 °C do +55 °C
- Programska oprema: GridVis
- Spletni strežnik: DA
- Jasic programiranje: DA
Dodatne informacije:
UMG 604-PRO naj se vnese kot en artikel z dvema variantama napajanja. BACnet komunikacija naj se doda kot dodatna opcija z doplačilom pri obeh izvedbah.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
