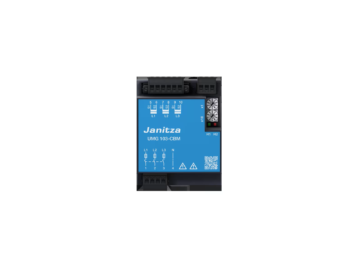

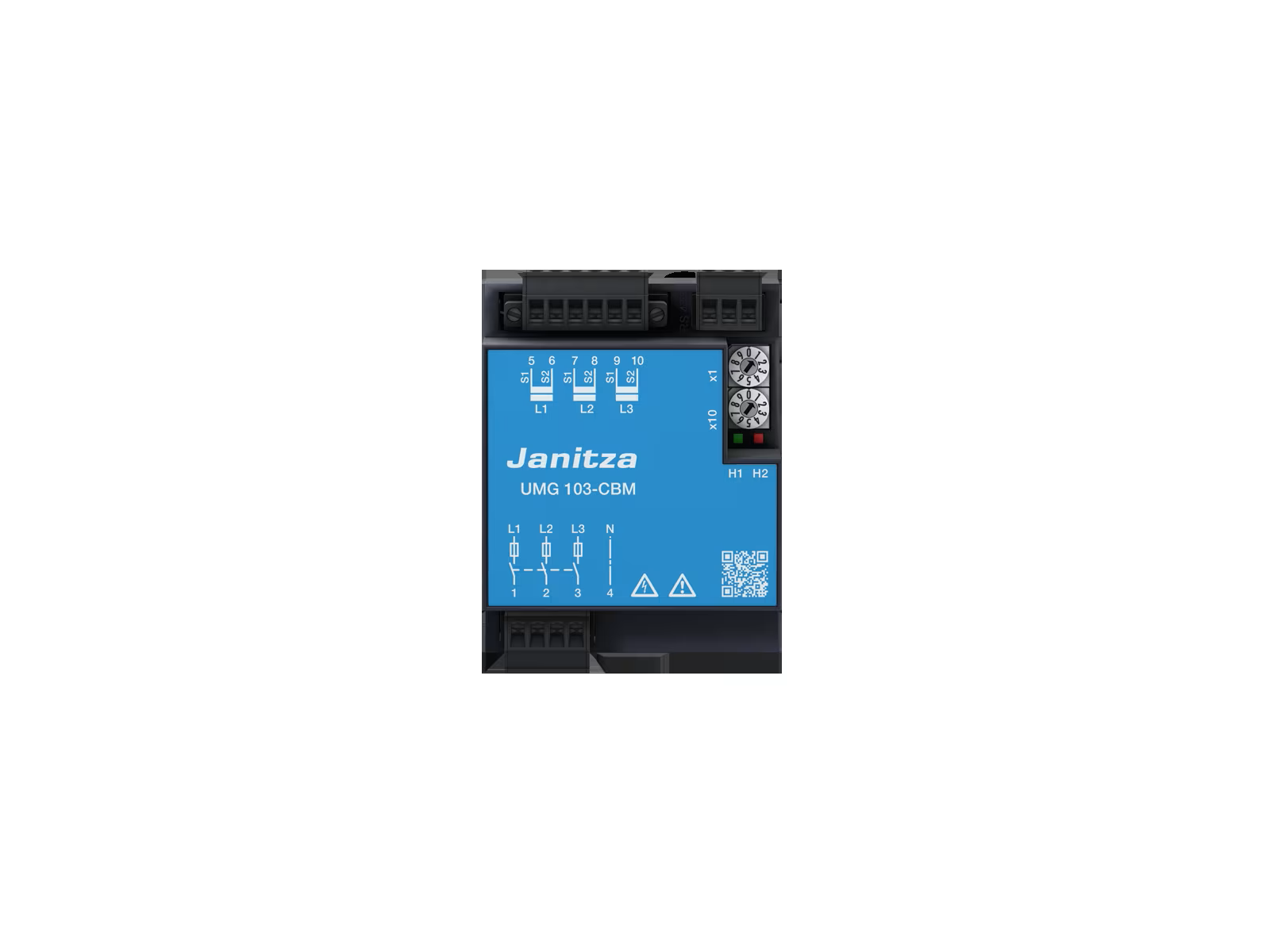

JANITZA UMG 103-CBM

Janitza UMG 103-CBM je univerzalni kompaktni analizator energije, namenjen za montažo na DIN-letev v nizkonapetostnih distribucijskih sistemih. Uporablja se za merjenje in preverjanje električnih veličin v energetskih distribucijskih sistemih, elektro omarah, razdelilnikih in industrijskih aplikacijah.

Naprava omogoča merjenje napetosti, toka, moči, energije, frekvence, faktorja moči, popačenj ter harmonikov toka in napetosti do 40. harmonika. Zaradi kompaktne izvedbe je primerna tudi za manjše razdelilnike, kjer je prostor omejen.

UMG 103-CBM kompaktni analizator energije ima RS-485 komunikacijski vmesnik s protokolom Modbus RTU, zato ga je mogoče povezati z nadzornimi sistemi ali programsko opremo GridVis®. Naprava omogoča shranjevanje merilnih podatkov v notranji pomnilnik ter je primerna za lokalno spremljanje porabe energije in kakovosti električne energije.

Glavne lastnosti:

• kompaktna izvedba za montažo na DIN-letev,
• primeren za nizkonapetostne distribucijske sisteme,
• merjenje električnih veličin, energije in kakovosti električne energije,
• merjenje harmonikov do 40. harmonika,
• 3 napetostni merilni vhodi,
• 3 tokovni merilni vhodi prek tokovnih transformatorjev,
• RS-485 komunikacija z Modbus RTU protokolom,
• notranji pomnilnik za shranjevanje merilnih podatkov,
• podpora za programsko opremo GridVis®,
• primeren za uporabo v industriji, objektih in energetskem nadzoru.

Uporaba:

• merjenje porabe električne energije,
• nadzor kakovosti električne energije,
• spremljanje električnih veličin v NN razdelilnikih,
• analiza harmonikov in popačenj,
• uporaba v industrijskih objektih, stavbah in energetskih sistemih,
• povezava v nadzorne sisteme prek Modbus RTU komunikacije.

Tehnični podatki:

• Naprava: kompaktni analizator energije
• Montaža: DIN-letev 35 mm
• Širina naprave: 4 TE
• Dimenzije: 71,5 × 90 × 46 mm
• Napetostni vhodi: 3 vhodi, 300 V CAT III
• Tokovni vhodi: 3 vhodi prek tokovnih transformatorjev
• Tokovni transformatorji: ../1 A ali ../5 A
• Komunikacija: RS-485
• Protokol: Modbus RTU
• Pomnilnik: 4 MB flash
• Merjenje: TRMS
• Frekvenca vzorčenja: 5,4 kHz
• Harmoniki: do 40. harmonika za tok in napetost
• Omrežja: TN in TT
• Programska oprema: GridVis®
• Priključitev: vijačne sponke
• Nastavitev naslova: kodirna stikala
• Ura in baterija: DA

Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
