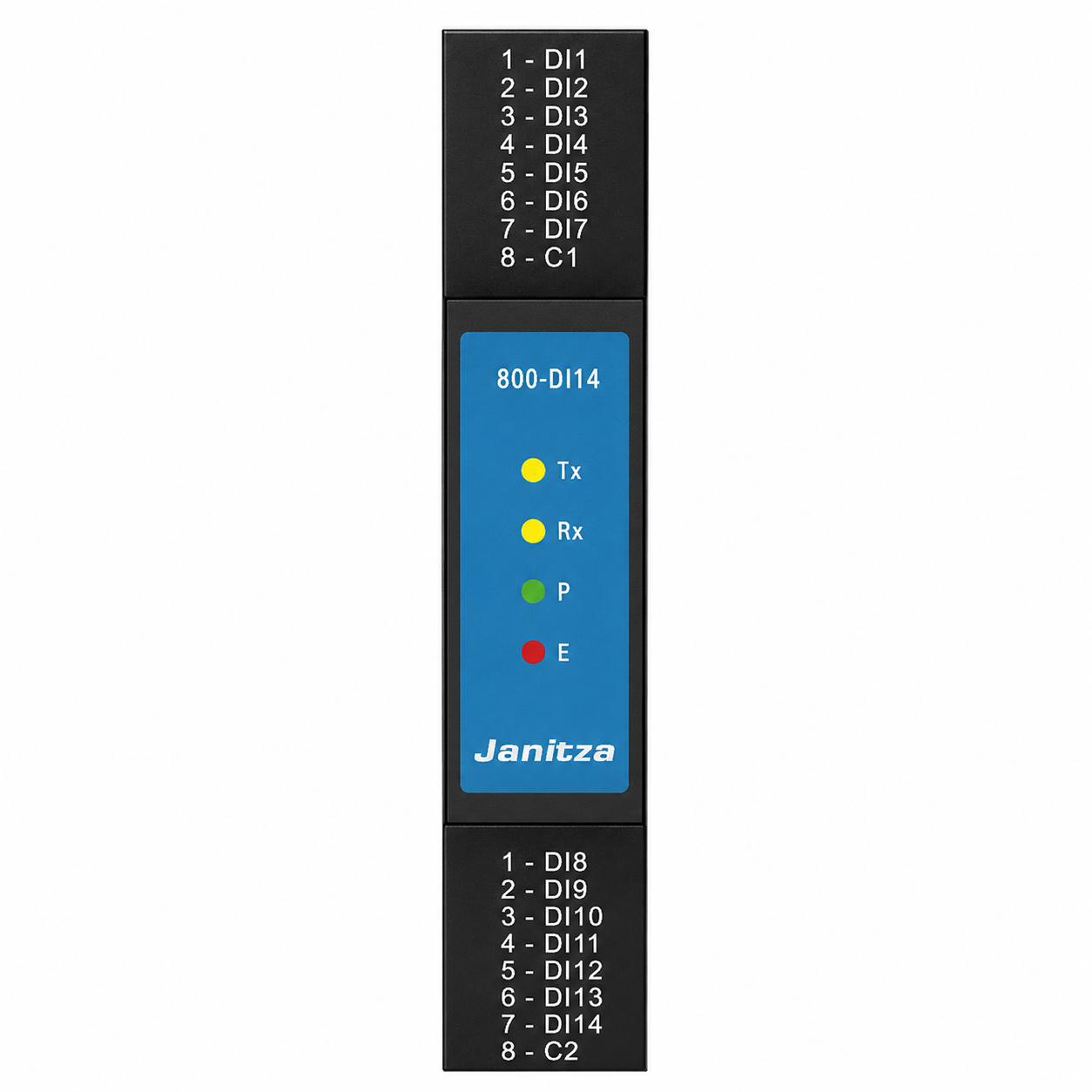

RAZPOLOŽLJIVOST: Janitza 800-DI14 je digitalni vhodni modul, namenjen razširitvi osnovnih naprav serije 800. Modul osnovni napravi doda 14 dodatnih digitalnih vhodov, ki omogočajo zajem informacij iz zunanjih naprav z digitalnimi izhodi.
Digitalni vhodi se lahko uporabljajo za spremljanje statusnih informacij, kot so stanje stikala, impulzni signali, odprto/zaprto, vklop/izklop ali drugi digitalni signali, ki jih želimo vključiti v sistem energetskega nadzora ali spremljanja objekta.
Janitza modul 800-DI14 se z osnovno napravo poveže prek JanBus oziroma BUS konektorja na spodnji strani modula. Za povezavo med osnovno napravo in modulom ni potrebno dodatno zunanje ožičenje. Osnovna naprava modul samodejno prepozna ob zagonu sistema.
Konfiguracija in pregled statusov digitalnih vhodov se izvajata prek osnovne naprave, spletnega vmesnika osnovne naprave ali programske opreme GridVis. Modul je primeren za uporabo v industrijskih sistemih, elektro razdelilnikih, energetskem monitoringu in sistemih, kjer je treba v merilni sistem vključiti dodatne digitalne statuse.
Glavne lastnosti:
- digitalni vhodni modul za osnovne naprave serije 800,
- 14 dodatnih digitalnih vhodov,
- zajem statusnih informacij iz zunanjih naprav,
- primeren za signale vklop/izklop, odprto/zaprto in podobne digitalne statuse,
- zaznavanje vhodnega signala pri 18–28 V DC,
- zaznavanje vhodnega signala pri toku 0,5–6 mA,
- brez zaznave signala pri 0–5 V DC oziroma toku pod 0,5 mA,
- zasede 1 modulno mesto na osnovni napravi,
- kompaktna izvedba,
- povezava prek JanBus oziroma BUS konektorja,
- brez dodatnega zunanjega ožičenja med osnovno napravo in modulom,
- osnovna naprava modul samodejno prepozna ob zagonu,
- konfiguracija prek osnovne naprave, spletnega vmesnika ali programske opreme GridVis,
- primeren za nadgradnjo obstoječih merilnih sistemov.
Uporaba:
- razširitev sistema UMG 800 ali UMG 801,
- zajem digitalnih statusnih informacij,
- spremljanje stanj zunanjih naprav,
- spremljanje impulznih signalov,
- nadzor stikal, kontaktov in drugih digitalnih izhodov,
- uporaba v elektro razdelilnikih,
- uporaba v industrijskih sistemih,
- vključitev statusnih signalov v energetski monitoring,
- povezava v sisteme za nadzor in analizo prek osnovne naprave.
Tehnični podatki:
- Naprava: digitalni vhodni modul
- Tip modula: 800-DI14
- Združljive naprave: UMG 800, UMG 801
- Število digitalnih vhodov: 14
- Funkcija: zajem digitalnih statusnih informacij
- Vhodni signal zaznan: 18–28 V DC
- Tipični vhodni tok: 4 mA
- Območje toka za zaznavo signala: 0,5–6 mA
- Vhodni signal ni zaznan: 0–5 V DC
- Tok brez zaznave signala: manj kot 0,5 mA
- Modulno mesto: 1 slot
- Povezava z osnovno napravo: JanBus / BUS konektor
- Zunanje ožičenje med osnovno napravo in modulom: ni potrebno
- Konfiguracija: osnovna naprava, spletni vmesnik osnovne naprave ali GridVis
- Programska oprema: GridVis
- Part number: 5231214
- Uporaba: razširitev digitalnih vhodov v sistemih serije 800
Dodatne informacije:
Modul je namenjen uporabi kot razširitveni modul za osnovne naprave serije 800. Za pravilno delovanje je treba upoštevati tehnično dokumentacijo osnovne naprave in modula ter pravilno povezati digitalne vhode glede na zahtevano napetost in polariteto.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
800-DI14_Technical Datasheet
