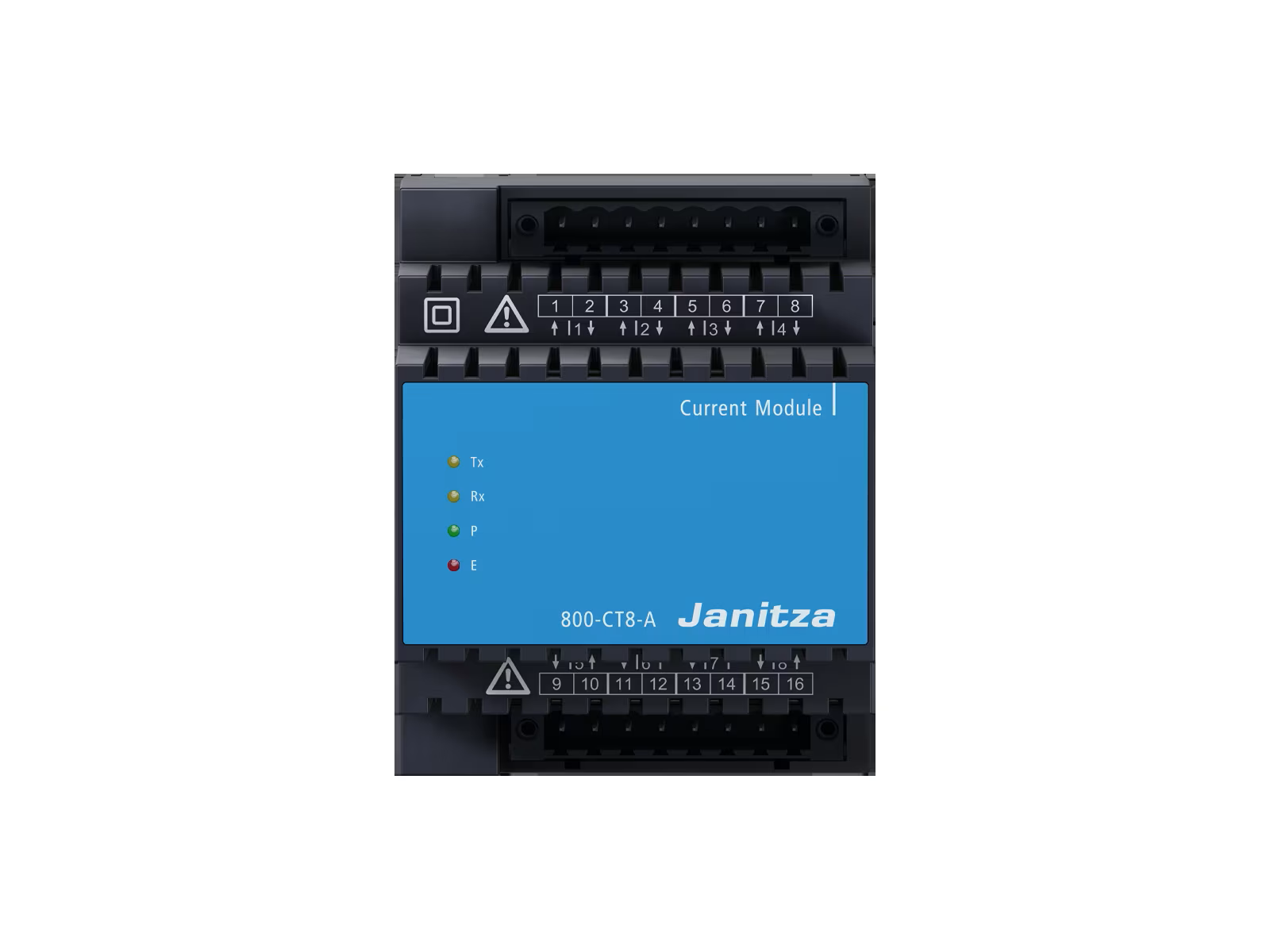

JANITZA modul 800-CT8-A

Janitza 800-CT8-A je tokovni merilni modul, namenjen razširitvi osnovnih naprav serije 800. Modul osnovni napravi doda 8 dodatnih tokovnih merilnih kanalov, razporejenih v 2 skupini po 4 kanale.

Modul je primeren za uporabo s klasičnimi tokovnimi transformatorji z razmerjem ../1 A ali ../5 A. Uporablja se v merilnih sistemih, kjer je treba spremljati več tokokrogov, porabnikov ali odvodov v elektro razdelilnikih. Zaradi dodatnih tokovnih kanalov omogoča bolj podrobno spremljanje porabe energije in električnih veličin.

Janitza modul 800-CT8-A se z osnovno napravo poveže prek JanBus oziroma BUS konektorja na spodnji strani modula. Za povezavo med osnovno napravo in modulom zato ni potrebno dodatno zunanje ožičenje. Osnovna naprava modul samodejno prepozna ob zagonu sistema.

Konfiguracija tokovnih transformatorjev in pregled merilnih podatkov se izvajata prek osnovne naprave, spletnega vmesnika osnovne naprave ali programske opreme GridVis. Modul je primeren za industrijske elektro omare, nizkonapetostne razdelilnike in energetske monitoring sisteme, kjer je potrebna razširitev števila merilnih tokovnih vhodov.

Glavne lastnosti:

• tokovni merilni modul za osnovne naprave serije 800,
• 8 dodatnih tokovnih merilnih kanalov,
• 2 skupini po 4 tokovne merilne kanale,
• namenjen uporabi s klasičnimi tokovnimi transformatorji,
• podpora za tokovne transformatorje ../1 A in ../5 A,
• privzeta nastavitev tokovnega transformatorja 5 A / 5 A,
• merilna kategorija 300 V CAT II,
• zasede 1 modulno mesto na osnovni napravi,
• kompaktna izvedba velikosti 4 TE,
• povezava prek JanBus oziroma BUS konektorja,
• brez dodatnega zunanjega ožičenja med osnovno napravo in modulom,
• osnovna naprava modul samodejno prepozna ob zagonu,
• konfiguracija prek osnovne naprave ali programske opreme GridVis,
• primeren za razširitev meritev v elektro razdelilnikih.

Uporaba:

• razširitev merilnega sistema UMG 800 ali UMG 801,
• dodajanje dodatnih tokovnih merilnih kanalov,
• merjenje toka prek klasičnih tokovnih transformatorjev,
• energetski monitoring večjega števila porabnikov,
• spremljanje tokov po posameznih odvodih,
• nadgradnja meritev v NN razdelilnikih,
• uporaba v industrijskih elektro omarah,
• povezava v sisteme za analizo in nadzor porabe energije.

Tehnični podatki:

• Naprava: tokovni merilni modul
• Tip modula: 800-CT8-A
• Združljive naprave: UMG 800, UMG 801
• Število tokovnih merilnih vhodov: 8
• Razporeditev vhodov: 2 skupini po 4 kanale
• Tip tokovnih transformatorjev: klasični tokovni transformatorji
• Podprta razmerja tokovnih transformatorjev: ../1 A ali ../5 A
• Privzeto razmerje tokovnega transformatorja: 5 A / 5 A
• Merjenje enosmernega toka: NE
• Merilna kategorija: 300 V CAT II
• Modulno mesto: 1 slot
• Velikost modula: 4 TE
• Povezava z osnovno napravo: JanBus / BUS konektor
• Zunanje ožičenje med osnovno napravo in modulom: ni potrebno
• Konfiguracija: osnovna naprava, spletni vmesnik osnovne naprave ali GridVis
• Programska oprema: GridVis
• Uporaba: razširitev tokovnih meritev v sistemih serije 800

Dodatne informacije:
Modul je namenjen uporabi kot razširitveni modul za osnovne naprave serije 800. Za pravilno delovanje je treba uporabiti ustrezne tokovne transformatorje za merilne namene in upoštevati tehnično dokumentacijo osnovne naprave ter modula.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
