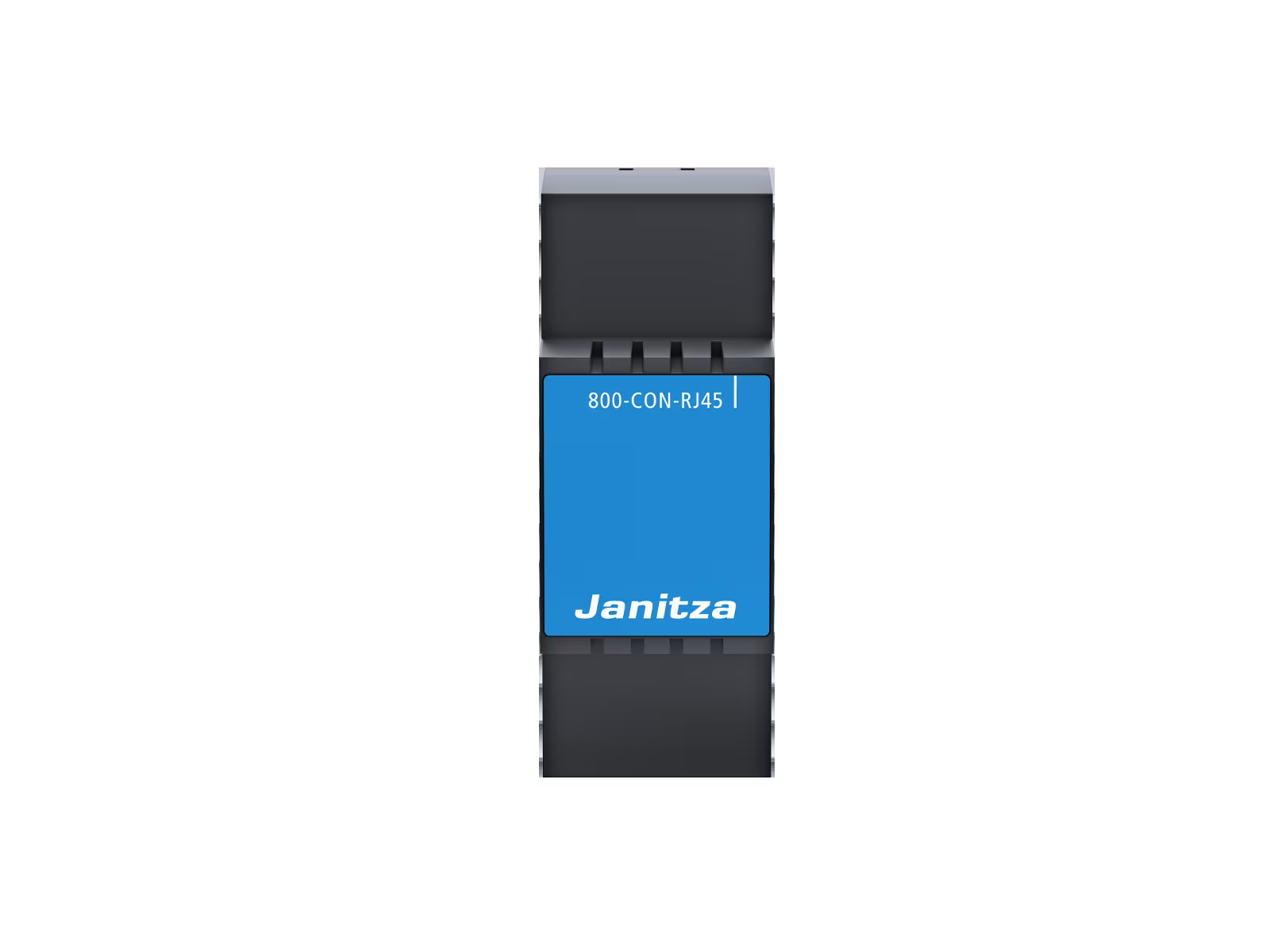

JANITZA modul 800-CON-RJ45

Janitza 800-CON-RJ45 je transfer modul z RJ45 vmesnikom, namenjen povezovanju oddaljenih merilnih točk v merilnih sistemih serije UMG 800 in UMG 801. Modul omogoča prenos JanBus komunikacije prek RJ45 patch kabla in s tem fleksibilno razporeditev merilnih modulov na različnih DIN-letvah v elektro omarah ali manjših razdelilnikih.

Janitza modul 800-CON-RJ45 se uporablja v primerih, ko moduli niso nameščeni neposredno ob osnovni napravi, ampak so razporejeni na različnih mestih v omari ali na oddaljenih merilnih točkah. S tem omogoča bolj prilagodljivo zasnovo merilnega sistema in lažjo izvedbo pri večjih ali prostorsko omejenih elektro omarah.

Za izvedbo povezave sta potrebna dva modula 800-CON-RJ45. En modul se namesti na konec serije ob osnovni napravi ali obstoječih modulih, drugi modul pa na začetek oddaljene serije modulov. Med njima se uporabi RJ45 patch kabel.

Pomembno je, da RJ45 priključek na modulu ni Ethernet priključek, temveč proprietarni JanBus RJ45 vmesnik. Zato se modula ne sme povezovati na Ethernet omrežje ali Ethernet stikala.

❗Če se modul uporablja kot transfer modul za povezavo oddaljenih merilnih mest, je treba naročiti 2 kosa modula 800-CON-RJ45. Prvi modul se uporabi na izhodu ob osnovni napravi oziroma ob obstoječi seriji modulov, drugi modul pa na vhodu oddaljene serije modulov. Med seboj se povežeta z RJ45 patch kablom.

Glavne lastnosti:

• transfer modul za sisteme UMG 800 in UMG 801,
• namenjen povezovanju oddaljenih merilnih točk,
• prenos JanBus komunikacije prek RJ45 patch kabla,
• omogoča fleksibilno razporeditev modulov na različnih DIN-letvah,
• primeren za elektro omare in manjše razdelilnike,
• povezava do 100 m,
• RJ45 JanBus vmesnik,
• za uporabo kot transfer povezava sta potrebna 2 modula,
• ne zasede modulnega mesta na osnovni napravi,
• širina modula 2 TE,
• napajanje prek osnovne naprave,
• UL certificiran,
• kompaktna izvedba,
• primeren za nadgradnjo obstoječih sistemov.

Uporaba:

• povezovanje oddaljenih modulov serije 800,
• razširitev merilnih sistemov UMG 800 in UMG 801,
• izvedba merilnih topologij na več DIN-letvah,
• povezava oddaljenih merilnih točk v elektro omarah,
• uporaba v sistemih z omejenim prostorom,
• nadgradnja obstoječih merilnih sistemov,
• povezava tokovnih in digitalnih modulov v JanBus topologiji.

Tehnični podatki:

• Naprava: transfer modul
• Tip: 800-CON-RJ45
• Koda: 5231242
• Združljive naprave: UMG 800, UMG 801
• Funkcija: prenos JanBus komunikacije do oddaljenih merilnih točk
• Vmesnik: RJ45 JanBus
• Povezava: RJ45 patch kabel
• Največja razdalja povezave: do 100 m
• Modulna mesta: 0
• Širina modula: 2 TE
• Dimenzije: 36 × 90 × 76 mm
• Teža: približno 62 g
• Napajanje: prek osnovne naprave
• UL certifikat: DA
• Opomba: za transfer povezavo sta potrebna 2 modula

Dodatne informacije:
RJ45 priključek na modulu 800-CON-RJ45 je namenjen JanBus komunikaciji in ni Ethernet priključek. Modula se ne sme povezovati v standardno Ethernet omrežje.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca Janitza.
