FENIX Automation – Robotske celice za vstavljanje PTH komponent

FENIX Automation – Robotske celice za vstavljanje PTH komponent - PTH Components Assembly Cell

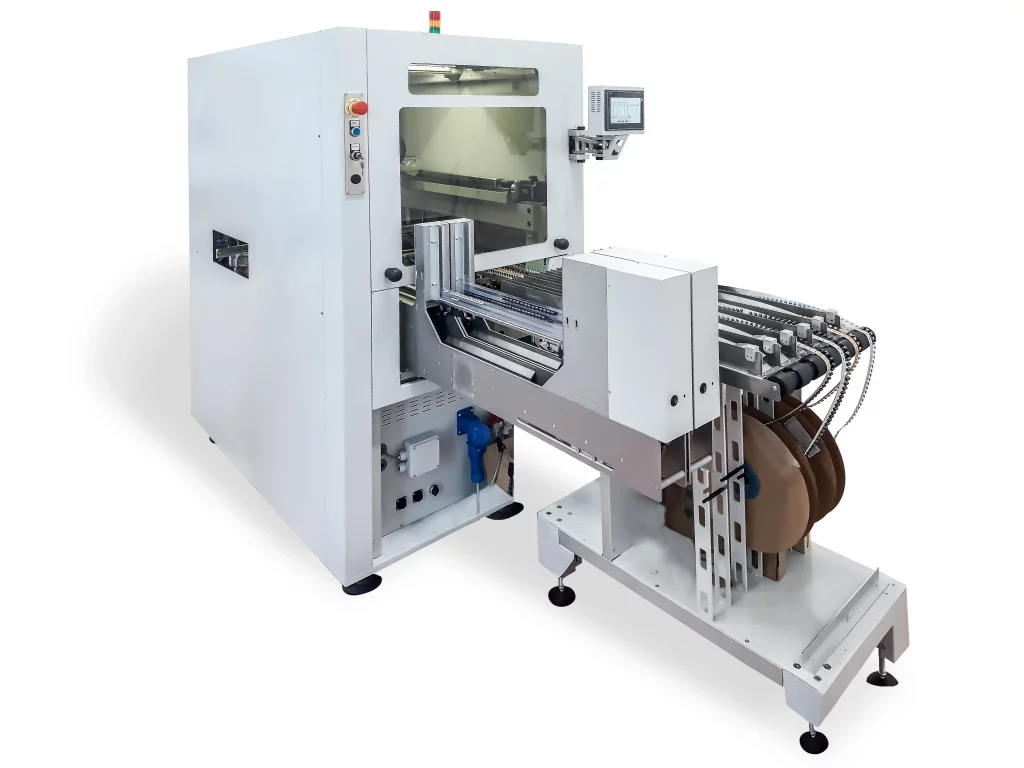

Robotske celice FENIX Automation za vstavljanje PTH komponent so namenjene avtomatizaciji montaže elektronskih komponent s priključki, ki se vstavljajo skozi izvrtine v tiskanem vezju. Področje PTH Components Assembly Cell vključuje naprave za vstavljanje ter dopolnilne rešitve za pripravo in pakiranje komponent. Konfiguracija se izbira glede na obliko komponent, njihovo embalažo in zahteve proizvodnje.

Naprave in rešitve v ponudbi

• FX-AO00: robotska celica za vstavljanje PTH komponent, z do šestimi podajalniki in samodejno menjavo orodij.
• FX-AO30: celica z do devetimi mesti za podajalnike, možnostjo obdelave do dvajsetih različnih kod komponent ter poravnavo vezja s sistemom vida.
• FX-CA07: samostojna robotska celica za avtomatsko pakiranje komponent v standardno embalažo, z možnostjo funkcionalnega testiranja pred pakiranjem.

Celice za vstavljanje omogočajo obdelavo različnih vrst komponent, med drugim aksialnih, radialnih in komponent v cevni embalaži. Odvisno od modela in izvedbe so na voljo podajanje razsutih komponent, komponent na traku ali pladnjih ter prilagojena prijemala. Izbirna oprema vključuje pasivno ali programabilno aktivno upogibanje priključkov pod vezjem oziroma clinching.

Izbira celice za vaš proizvodni proces

Pri načrtovanju avtomatizacije PTH montaže je smiselno najprej pripraviti seznam komponent, ki jih želite vstavljati. Za vsako komponento so pomembni mere, razpored priključkov, način dobave in predvideno mesto na vezju. Posebno pozornost zahtevajo elementi, pri katerih je treba pred vstavljanjem preveriti orientacijo ali obliko priključkov. Tako lahko že v začetni fazi določite, katera opravila naj prevzame robot in kje bodo potrebne dodatne priprave.

Pomemben podatek je tudi razmerje med velikostjo serij in pogostostjo menjave izdelkov. Pri večjih serijah je v ospredju zahtevani takt, pri pogostih menjavah pa priprava podajalnikov, orodij in programov. Upoštevati je treba prostor okoli celice, dostop za vzdrževanje ter pot vezja do naslednje proizvodne operacije. Za celovito oceno procesa priporočamo preizkus reprezentativnih komponent in vezij.

Avtomatsko vstavljanje PTH komponent je zato najbolje obravnavati skupaj s pripravo materiala, kontrolo montaže in nadaljnjim spajkanjem. S tem dobite jasno osnovo za izbiro opreme in načrtovanje dela operaterjev.

Za predstavitev zahtev in izbiro ustrezne rešitve FENIX Automation se obrnite na BELMET MI. V povpraševanje vključite podatke o vezjih, seznam komponent, želeni takt in opis obstoječe proizvodne linije.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca FENIX AUTOMATION.
