CIRCUTOR LINE-CVM-D32

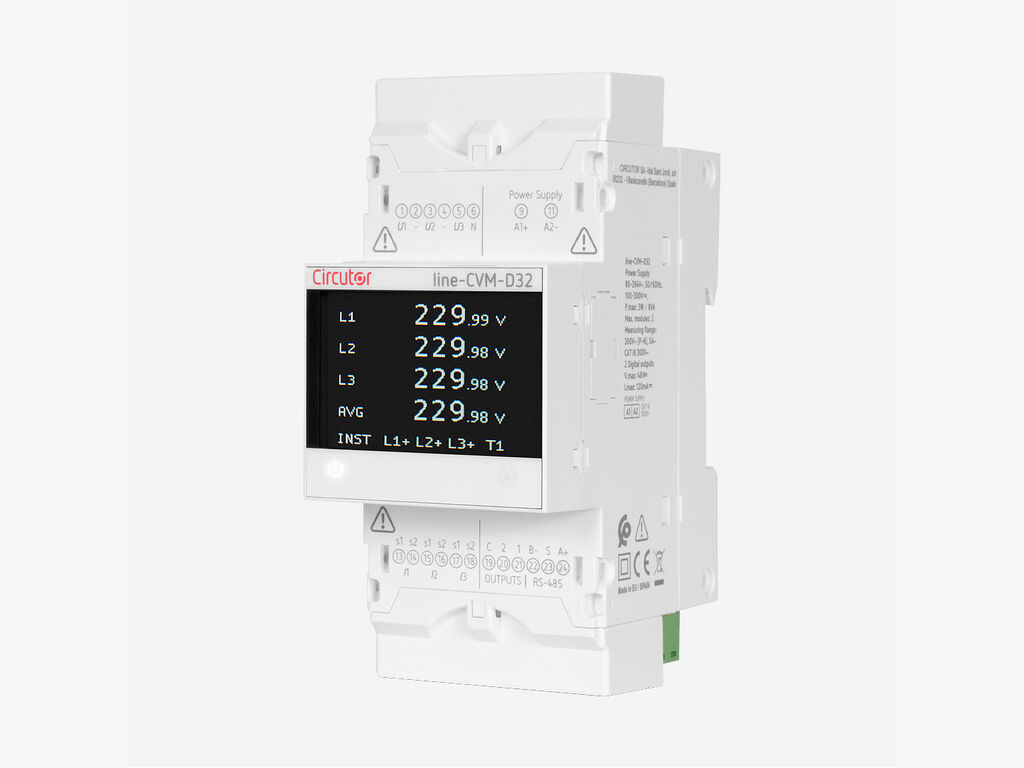

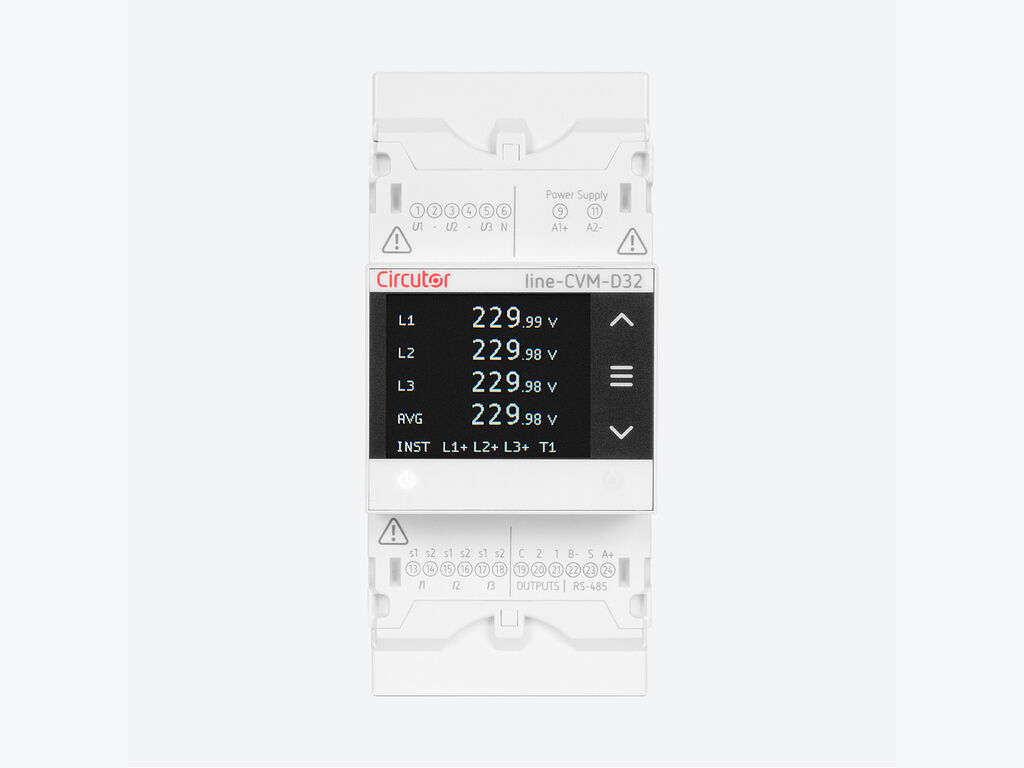

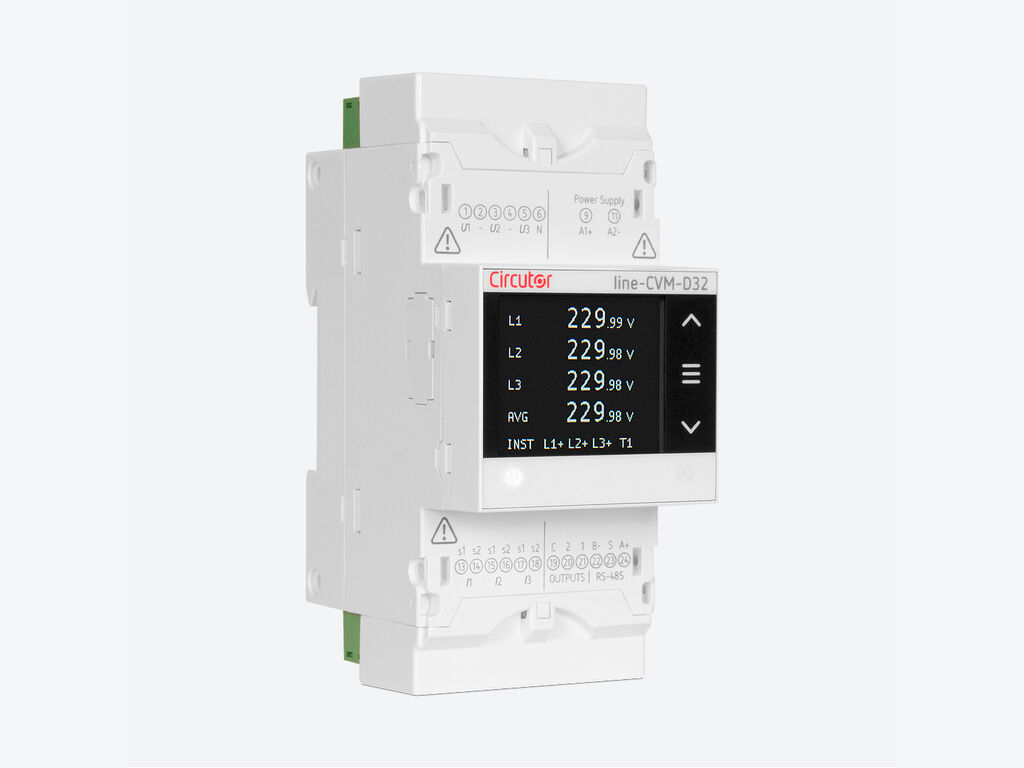

CIRCUTOR LINE-CVM-D32 je kompakten vgradni analizator električnega omrežja, zasnovan za merjenje, izračun in prikaz glavnih električnih parametrov v nizko- in srednjenapetostnih elektroenergetskih sistemih. Namenjen je uporabi v električnih razdelilnih omarah, kjer je prostor omejen, saj se zaradi montaže na DIN letev enostavno vgradi v obstoječe ali nove elektro omarice.

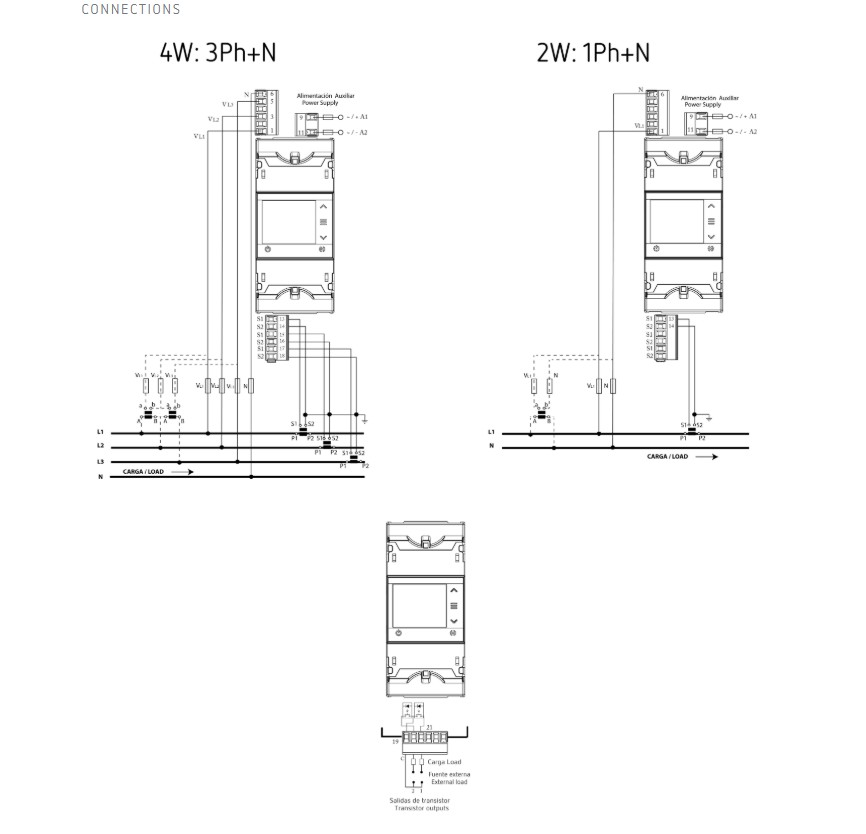

Analizator omogoča merjenje v enofaznih omrežjih, dvofaznih sistemih brez ozemljitve, sistemih z ARON vezavo ter v uravnoteženih ali neuravnoteženih trifaznih sistemih. Meritve temeljijo na pravi efektivni vrednosti – True RMS, kar omogoča natančnejši prikaz električnih veličin tudi pri zahtevnejših obremenitvah in omrežjih z motnjami. Naprava uporablja 3 napetostne vhode in 3 tokovne vhode, tok pa se meri posredno prek merilnih transformatorjev …/5 A, …/1 A ali …/250 mA.

LINE-CVM-D32 meri trenutne, maksimalne in minimalne vrednosti električnih parametrov ter omogoča spremljanje porabljene ali proizvedene delovne in jalove energije. Primeren je za energetski nadzor, spremljanje porabe, optimizacijo obremenitev, obračun energije po tarifah in vključitev v sisteme za upravljanje z energijo. Podpira do 4 tarife, ki se lahko upravljajo prek komunikacije ali razširitvenih modulov.

Z vgrajeno komunikacijo RS-485 in protokolom Modbus/RTU je analizator primeren za povezavo v nadzorne sisteme, sisteme SCADA ali druge rešitve za spremljanje električne energije. Dve tranzistorski izhodni enoti omogočata generiranje impulzov, ki jih je mogoče neodvisno nastaviti glede na izbrane energijske parametre. Napravo je mogoče dodatno razširiti z moduli za dodatne funkcije, vhode, izhode ali pretvorbo merjenih parametrov v analogne signale.

Glavne značilnosti:

• Vgradni analizator električnega omrežja za DIN letev
• Merjenje v enofaznih, dvofaznih in trifaznih sistemih
• Primeren za uravnotežene in neuravnotežene obremenitve
• True RMS merjenje
• 3 napetostni vhodi in 3 tokovni vhodi
• Posredno merjenje toka prek transformatorjev …/5 A, …/1 A ali …/250 mA
• Merjenje harmonikov do 40. reda
• RS-485 komunikacija
• Protokol Modbus/RTU
• 2 tranzistorska izhoda
• Podpora za do 4 tarife
• Prikaz trenutnih, maksimalnih in minimalnih vrednosti
• Beleženje delovne in jalove energije
• Števec dogodkov kakovosti napajanja: prenapetosti, padci napetosti in prekinitve
• Možnost razširitve funkcij z dodatnimi moduli

Tehnične specifikacije:

• Napajanje AC: 80 … 264 V AC
• Frekvenca napajanja: 50 … 60 Hz
• Napajanje DC: 100 … 300 V DC
• Merilna napetost: 300 V faza–nevtralni vodnik / 520 V faza–faza
• Merilno območje napetosti: 20 … 300 V AC
• Minimalna merilna napetost: 10 V AC
• Tokovni vhodi: …/5 A, …/1 A, …/0,250 A
• Minimalni merilni tok: 0,01 A
• Točnost merjenja napetosti: razred 0,2 %
• Točnost merjenja delovne energije: razred 0,5S pri …/5 A
• Zaslon: TFT RGB 1,77", 160 × 128 px
• Tipke: 3
• LED indikatorji: 2
• Stopnja zaščite: IP30, spredaj IP40
• Delovna temperatura: –10 … +50 °C

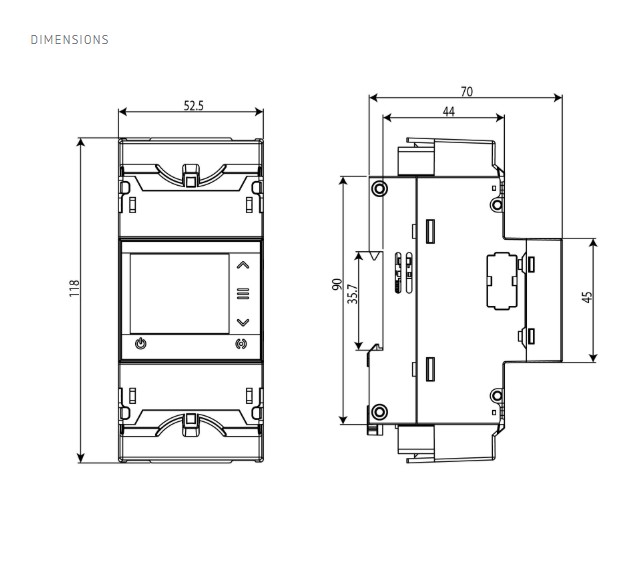

• Dimenzije: 52,5 × 118 × 70 mm
• Teža: 0,228 kg
• Standardi: UNE-EN 61010-1, UNE-EN 61010-2-30, UNE-EN 61326-1
• Certifikacija: UL 61010-1

CIRCUTOR LINE-CVM-D32 je primerna izbira za uporabnike, ki potrebujejo zmogljiv, modularen in prostorsko varčen analizator električnega omrežja za zanesljivo spremljanje porabe, kakovosti napajanja in ključnih električnih parametrov v industrijskih, komercialnih in energetskih aplikacijah.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
