CIRCUTOR CVM-D41

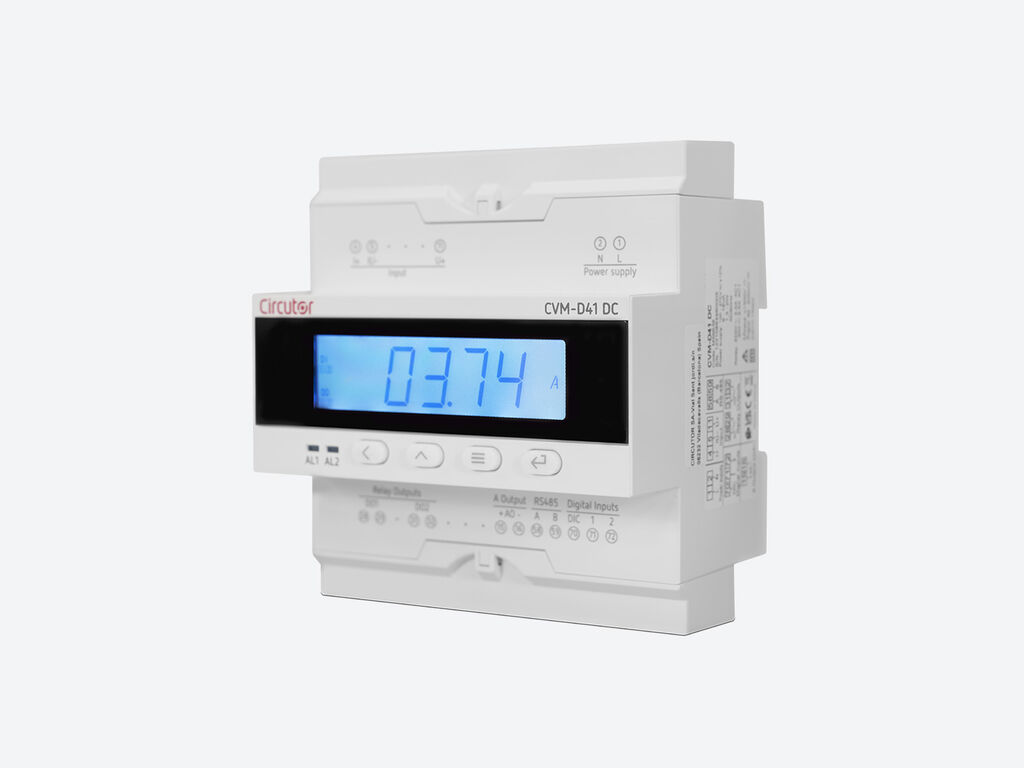

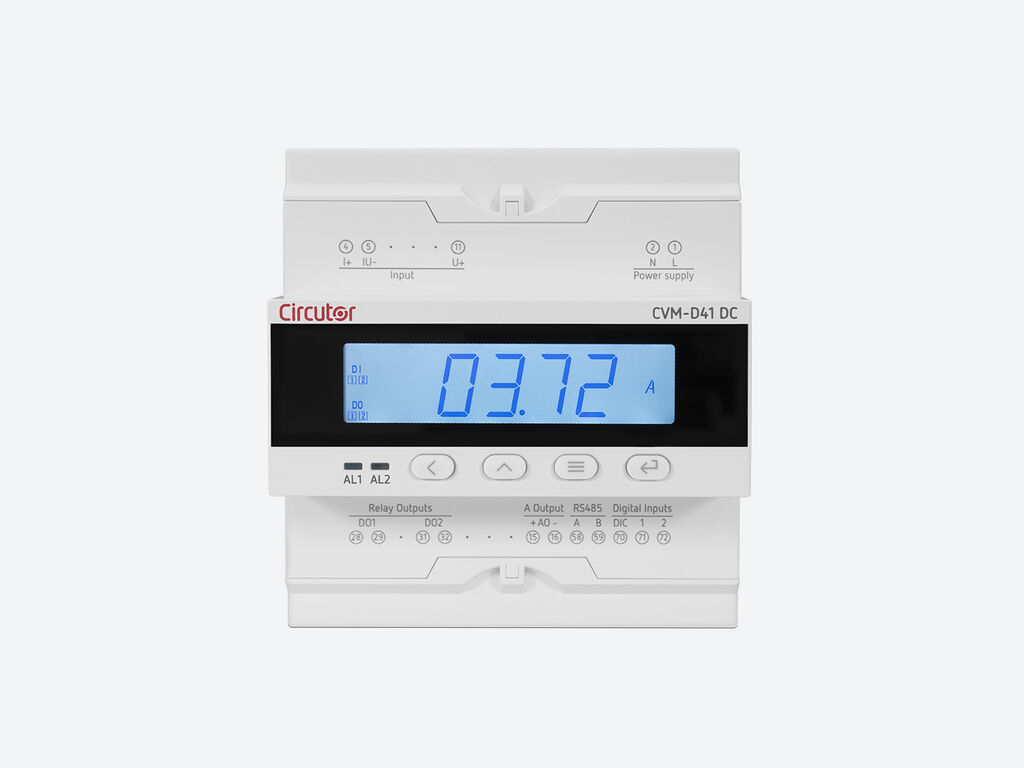

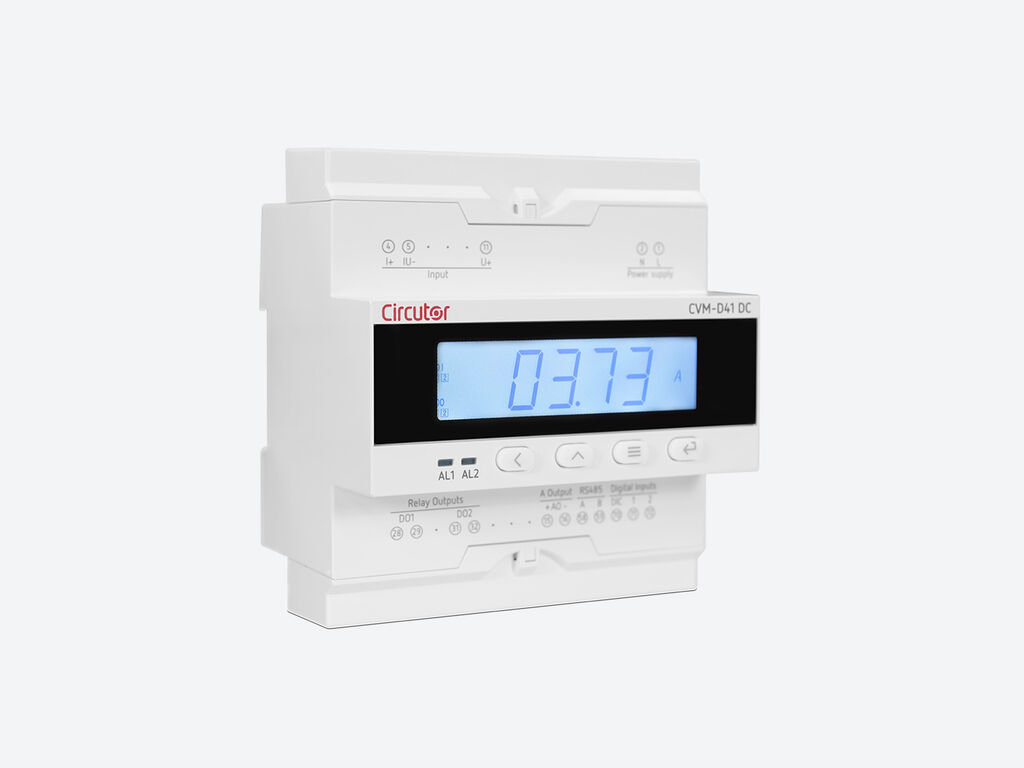

CIRCUTOR CVM-D41 DC je digitalni analizator oziroma multimeter za nadzor in merjenje električnih veličin v enosmernih DC omrežjih. Namenjen je za montažo na DIN letev in je primeren za uporabo v industrijskih sistemih, fotonapetostnih elektrarnah, polnilni infrastrukturi za električna vozila, sistemih lastne proizvodnje energije, HVAC aplikacijah in procesni industriji.

Naprava omogoča prikaz različnih električnih parametrov v DC omrežjih do 1500 V DC, kot so napetost, tok, moč in energija. Tok se meri prek shunta, kar omogoča uporabo različnih merilnih območij glede na izbrano aplikacijo. CVM-D41 DC je zato primeren za sisteme, kjer je potreben zanesljiv nadzor porabe, proizvodnje ali pretoka energije v enosmernih tokokrogih.

Vse izvedbe imajo RS-485 komunikacijo in podpirajo protokol Modbus RTU, zato jih je mogoče povezati v nadzorne sisteme, SCADA sisteme ali sisteme za energetski monitoring. Naprava vključuje tudi 2 digitalna vhoda, 2 relejska izhoda in 1 analogni izhod, ki se razlikuje glede na izbrano različico. Pri modelih z oznako mA je analogni izhod tokovni, pri modelih z oznako V pa napetostni.

CVM-D41 DC omogoča pregledno spremljanje stanja sistema neposredno prek zaslona z gumbi. Vgrajen LED indikator stanja dodatno olajša nadzor delovanja. Konfiguracija naprave je možna prek programske opreme Power Studio SCADA.

Glavne tehnične lastnosti:

• Digitalni analizator za DC omrežja
• Montaža na DIN letev
• Merjenje DC napetosti do 1500 V DC
• Merjenje toka prek shunta
• Merjeni parametri: V / A / kW / kWh DC
• RS-485 komunikacija
• Modbus RTU protokol
• 2 digitalna vhoda
• 2 relejska izhoda
• 1 analogni izhod, odvisno od modela
• LCD zaslon
• LED indikator stanja
• 6 modulov
• Stopnja zaščite: IP54
• Merilna kategorija napetostnega in tokovnega vezja: CAT III 1500 V
• Točnost merjenja napetosti: razred 0,5
• Točnost merjenja toka: razred 0,5
• Točnost merjenja delovne moči: razred 1
• Točnost merjenja delovne energije: razred 1

Skupna merilna območja:

• Nazivna merilna napetost: ±150 / 300 / 600 / 1000 / 1500 V DC
• Tokovni vhod prek shunta: 50 / 60 / 75 / 100 / 150 / 200 / 250 / 300 / 400 / 600 mV
• Največja trajna merilna napetost: 1,2 × Un
• Poraba merilnega vezja: < 1 VA

Razlike med izvedbami:

• M56638 – CVM-D41 DC mA
  Analogni izhod: 0–20 mA / 4–20 mA / 4–12–20 mA
  Pomožno napajanje: 100–270 V AC ali 100–270 V DC
• M566380040000 – CVM-D41 DC mA
  Analogni izhod: 0–20 mA / 4–20 mA / 4–12–20 mA
  Pomožno napajanje: 20–60 V DC
• M5663A – CVM-D41 DC V
  Analogni izhod: 0–10 V
  Pomožno napajanje: 100–270 V AC ali 100–270 V DC
• M5663A0040000 – CVM-D41 DC V
  Analogni izhod: 0–10 V
  Pomožno napajanje: 20–60 V DC

CIRCUTOR CVM-D41 DC je primerna rešitev za aplikacije, kjer je treba natančno spremljati enosmerno napetost, tok, moč in energijo ter podatke vključiti v nadzorni ali energetski sistem prek Modbus RTU komunikacije.

Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
