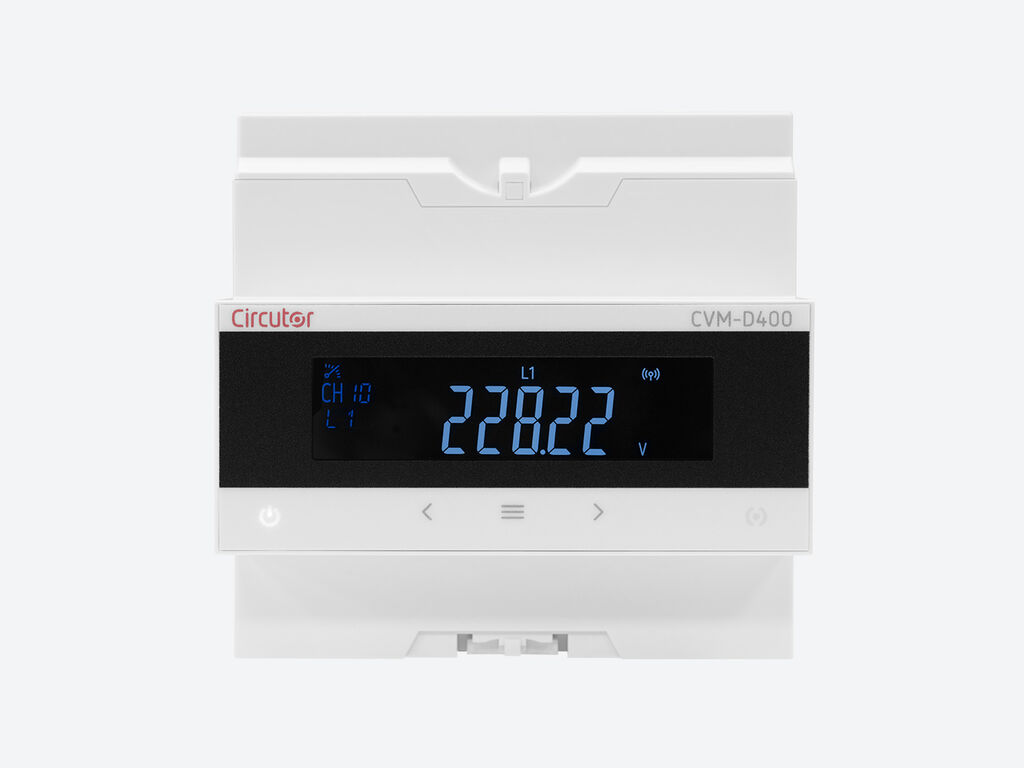

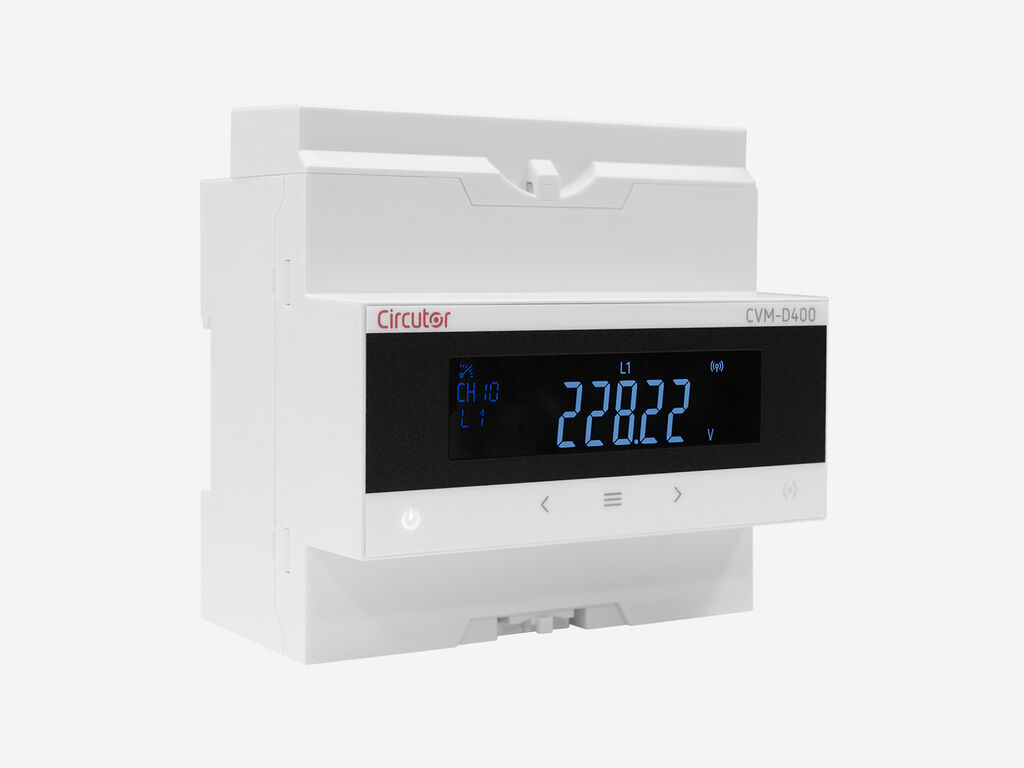

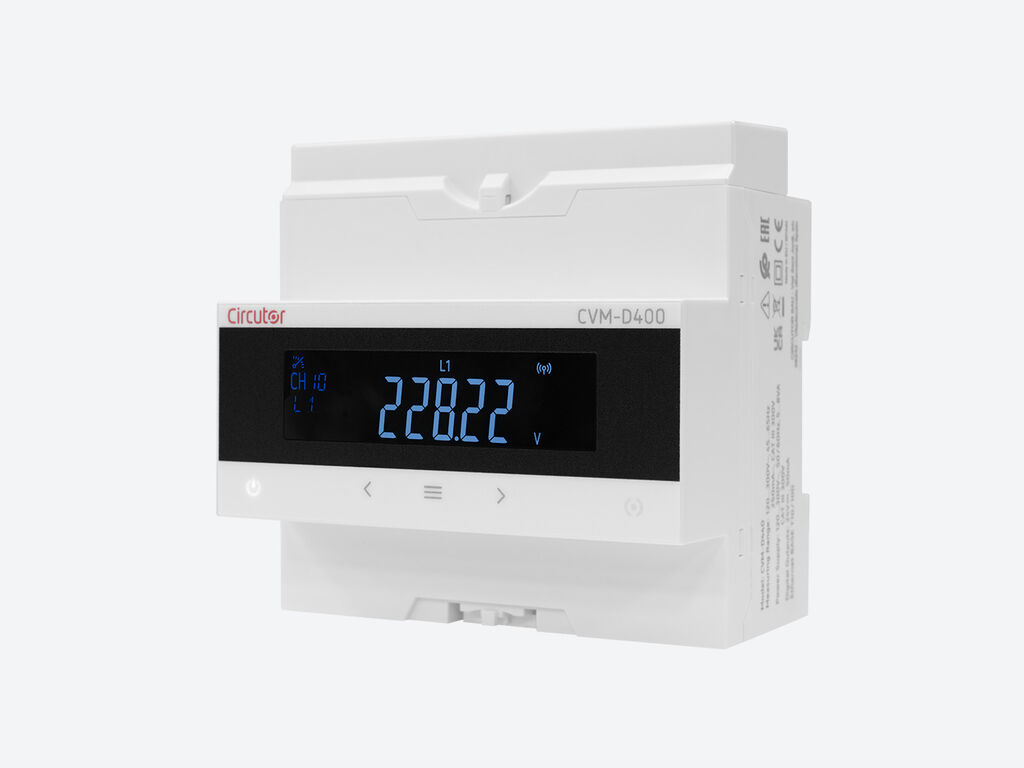

CIRCUTOR CVM-D400 je večkanalni analizator električnega omrežja, zasnovan za merjenje več porabnikov, odcepov ali električnih tokokrogov z eno napravo. Namenjen je uporabi v razdelilnih omarah, industrijskih elektroinštalacijah, podatkovnih centrih, objektih z več enofaznimi porabniki ter sistemih, kjer je potreben natančen nadzor porabe po posameznih linijah.
Serija CVM-D400 omogoča Branch Circuit Monitoring, kar pomeni spremljanje več odcepov oziroma porabnikov v isti napravi. Odvisno od izbrane različice lahko naprava meri do 12 enofaznih porabnikov ali do 4 trifazne linije. Možna je tudi kombinacija različnih tipov porabnikov, zato je rešitev primerna za sisteme, kjer se v isti omari nahajajo enofazne in trifazne obremenitve.
Naprava ima vgrajen pomnilnik, kar omogoča shranjevanje merilnih podatkov in kasnejšo analizo porabe. Rezultati se lahko prikazujejo neposredno na zaslonu ali prek komunikacije. Konfiguracija je omogočena prek integriranega spletnega vmesnika, dostopnega prek Wi-Fi ali Ethernet povezave, oziroma prek aplikacije MyConfig App. Funkcija autowiring omogoča preverjanje in popravljanje vezave, kar zmanjša možnost napak pri priklopu ter skrajša čas zagona sistema.
CVM-D400 podpira komunikacijska protokola Modbus TCP in Modbus RTU, zato se lahko enostavno vključi v nadzorne sisteme, SCADA okolja ali sisteme za upravljanje z energijo. Zaradi kompaktne izvedbe za DIN letev je primeren za vgradnjo v elektro omare, kjer je prostor omejen.
Glavne značilnosti:
- Večkanalni analizator električnega omrežja
- Namenjen za Branch Circuit Monitoring
- Merjenje do 12 enofaznih ali do 4 trifaznih linij
- Vgrajen pomnilnik za beleženje meritev
- Komunikacija: Wi-Fi, Ethernet, RS-485
- Protokoli: Modbus TCP / Modbus RTU
- Integriran spletni strežnik
- Konfiguracija prek MyConfig App
- Funkcija autowiring za preverjanje pravilne vezave
- Prikaz rezultatov na zaslonu ali prek komunikacije
- Merjenje harmonikov do 15. reda
- Montaža na DIN letev
- Primeren za razdelilne omare, podatkovne centre, industrijo in nadzor več porabnikov
Tehnične lastnosti serije CVM-D400:
- Merilna napetost: 120 … 300 V AC faza–N / 120 … 520 V AC faza–faza
- Frekvenčno območje: 45 … 65 Hz
- Vhodna impedanca: 0,4 MΩ
- Minimalna merilna napetost: 120 V AC
- Kategorija vgradnje: CAT III 300 V
- Točnost merjenja fazne napetosti: 0,5 %
- Točnost merjenja delovne moči: 1 %
- Točnost merjenja delovne energije: 1 %
- Digitalni tranzistorski izhodi: NPN, 24 V DC, 50 mA
- Zaslon: LCD
- Indikacija: 2 LED
- Tipke: 3
- Stopnja zaščite: IP30, spredaj IP42
- Ohišje: samougasljiva plastika V0

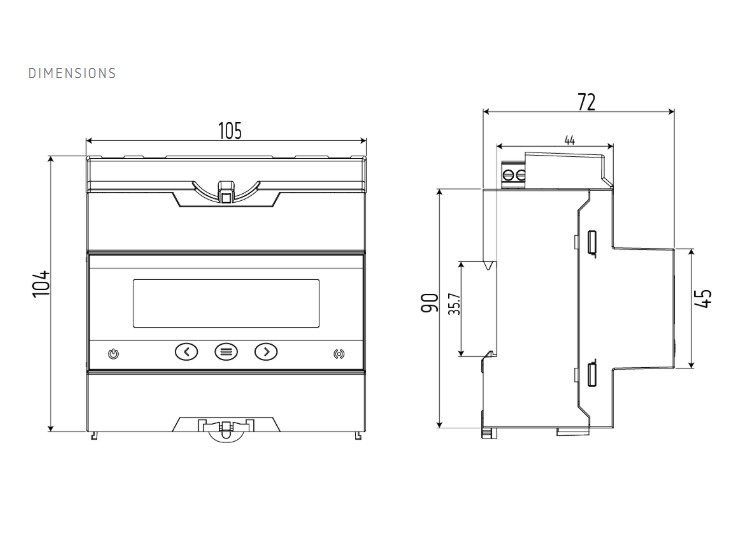

- Dimenzije: 105 × 104 × 72 mm
- Teža: 0,39 kg
- Delovna temperatura: –10 … +60 °C
- Relativna vlažnost: 5 … 95 %, brez kondenzacije
Različice serije CVM-D400:
- CVM-D420-MC – do 2 trifazni ali 6 enofaznih kanalov, tokovni vhod …/250 mA, 2 tranzistorska izhoda
- CVM-D421-SCV – do 2 trifazni ali 6 enofaznih kanalov, tokovni vhod …/333 mV, 2 tranzistorska izhoda
- CVM-D440-MC – do 4 trifazne ali 12 enofaznih kanalov, tokovni vhod …/250 mA, 4 tranzistorski izhodi
- CVM-D441-SCV – do 4 trifazne ali 12 enofaznih kanalov, tokovni vhod …/333 mV, 4 tranzistorski izhodi
- kit CVM-D421 + 2xSCV1 – izvedba z razcepnimi tokovnimi transformatorji za tokovni vhod …/333 mV
- kit CVM-D441 + 4xSCV1 – izvedba z razcepnimi tokovnimi transformatorji za tokovni vhod …/333 mV
Tokovni transformator 3xSCV1-100A/333mV:
- Razcepna izvedba za montažo brez prekinitve napajanja
- Kompatibilen s serijo CVM-D400
- Nazivni primarni tok: 100 A
- Sekundarni izhod: 333 mV
- Notranji premer: 15 mm
- Razred točnosti: 0,5
- Stopnja zaščite: IP20
- Standard: IEC 60044-1
CIRCUTOR CVM-D400 je primerna rešitev za uporabnike, ki potrebujejo centralizirano merjenje več porabnikov, pregledno spremljanje porabe po posameznih linijah in enostavno povezavo v nadzorne sisteme. Zaradi večkanalne zasnove zmanjša število potrebnih merilnih naprav v omari, poenostavi montažo in omogoča boljši pregled nad porabo električne energije.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
