ALGODUE TRIFAZNI ANALIZATOR UPM309RGW KIT90

ALGODUE Trifazni analizator UPM309RGW KIT90

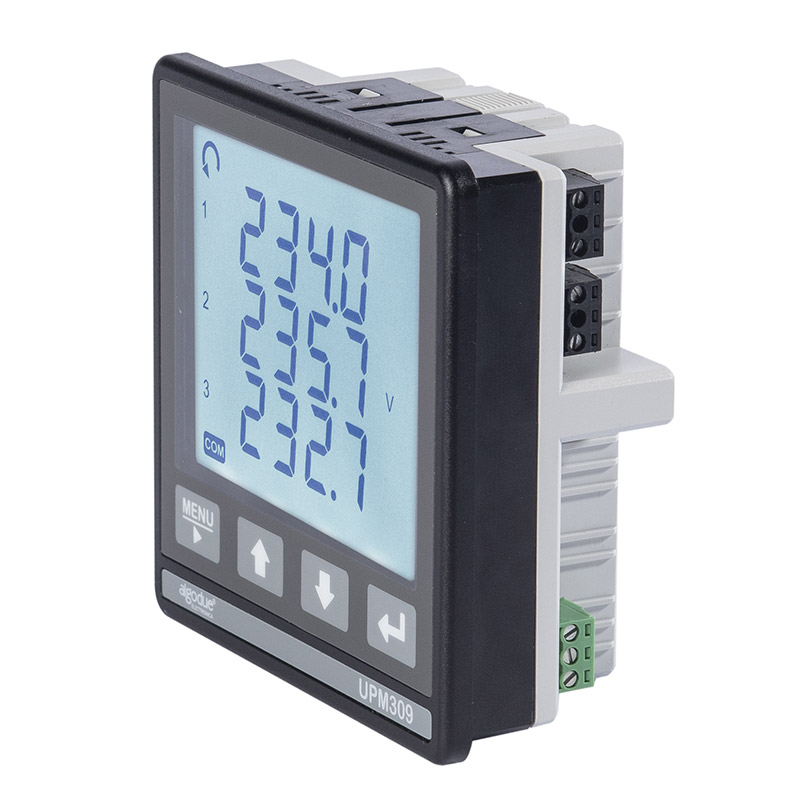

Algodue UPM309RGW Smart Kit je napreden trifazni analizator električnega omrežja, namenjen merjenju, spremljanju in beleženju električnih parametrov. Zaradi visoke merilne natančnosti, prilagodljivih tokovnih območij in možnosti oddaljenega upravljanja je primeren za nadzor porabe energije, energetske analize ter spremljanje delovanja električnih sistemov.

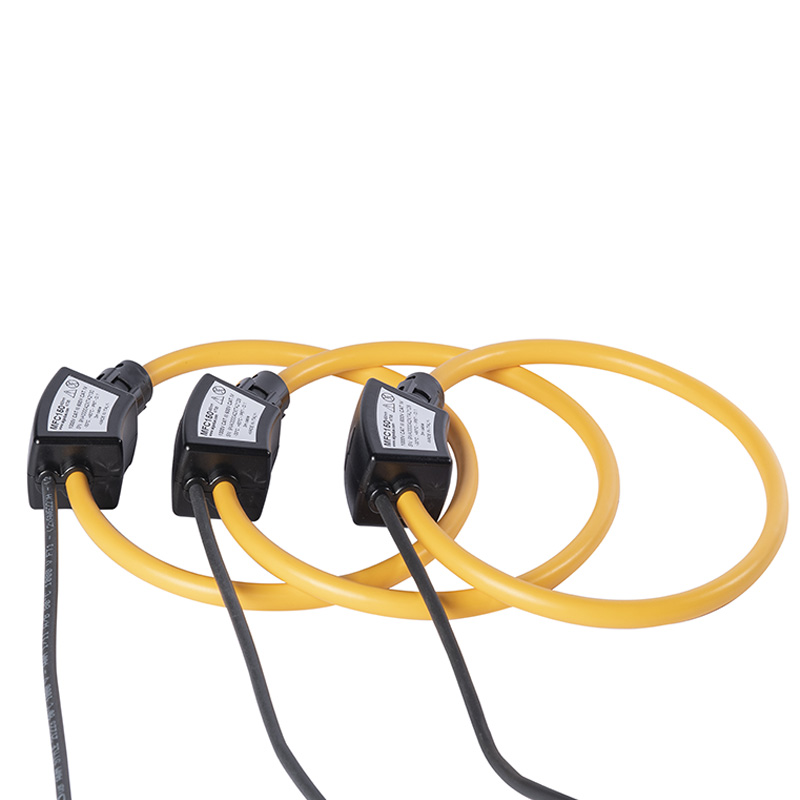

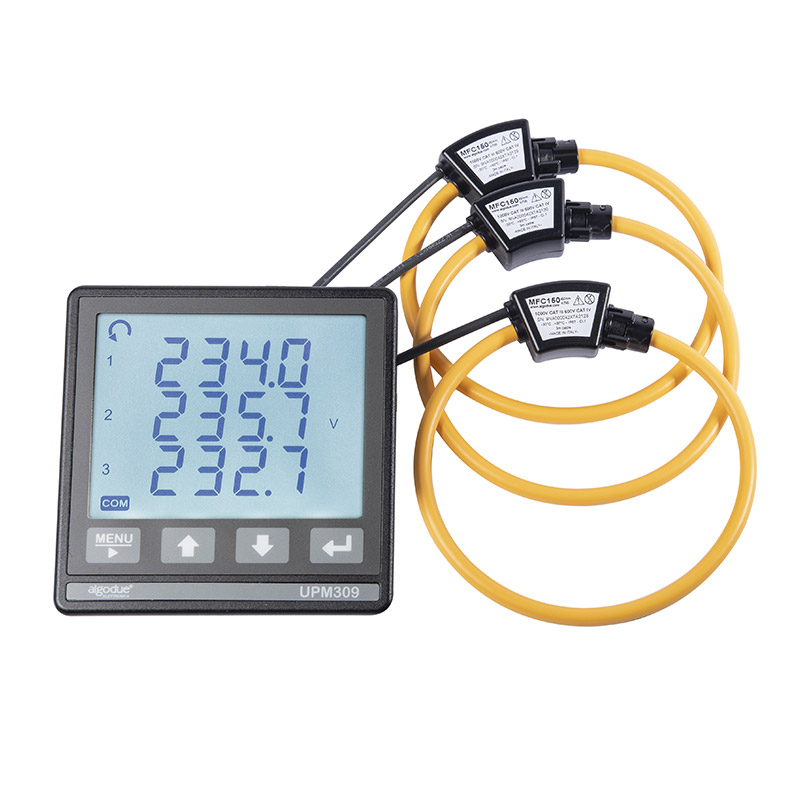

ALGODUE trifazni analizator omrežja UPM309RGW KIT90 - Komplet Smart Kit vključuje UPM309 Enhanced in tri Rogowskijeve tuljave MFC150 dolžine 90 cm z notranjim premerom približno 27 cm. Fleksibilne tuljave omogočajo hitro namestitev tudi v obstoječe električne omare, kjer je prostora za običajne tokovne transformatorje malo.

Glavne prednosti

• Popolnoma dvosmerne štirikvadrantne meritve vseh energij in moči
• Tokovni vhodi: Rogowski vhod, vključeni 3 × MFC150
• Merjenje in prikaz glavnih električnih parametrov za stroškovno učinkovito analizo porabe
• Možnost priključitve prek napetostnega transformatorja (PT)
• Trenutni parametri MIN/AVG/MAX — do 24 programabilnih parametrov
• Do 8 MB pomnilnika za beleženje podatkov
• Možnost beleženja vseh števcev energije
• Digitalni izhod (samo za instrument z RS-485 priključkom)   Za alarmne dogodke ali impulzne izhode
• Do 24 izbranih parametrov izmed trenutnih meritev za beleženje vrednosti MIN/AVG/MAX
• Komunikacija: MODBUS RTU/ASCII prek priključka RS-485 ali komunikacija MODBUS TCP prek priključka Ethernet
• Možnost oddaljenega upravljanja instrumenta s programsko opremo WintoolNET
• Spletni strežnik — samo za instrument z Ethernet priključkom
• Celovit nadzor električnega omrežja: omogoča merjenje in beleženje ključnih električnih veličin ter spremljanje obremenitve na izbrani merilni točki.
• Analiza porabe energije: zbrane podatke je mogoče uporabiti za izdelavo profilov porabe, spremljanje trendov, prepoznavanje kritičnih vrednosti in natančnejši izračun stroškov električne energije.
• Visoka natančnost meritev: merjenje delovne moči in energije dosega razred točnosti 0,5 po standardu IEC/EN 61557-12.
• Tri nastavljiva tokovna območja: uporabnik lahko izbira med merilnimi območji 500 A, 4.000 A in 20.000 A. Ob spremembi obremenitve sistema zato praviloma ni treba zamenjati Rogowskijevih tuljav.
• Preprosta naknadna vgradnja: fleksibilne Rogowskijeve tuljave se lahko namestijo okoli obstoječih vodnikov brez zahtevnejšega poseganja v električno napeljavo.
• Primerno za prostorsko omejene omare: analizator meri samo 96 × 96 × 39 mm, Rogowskijeve tuljave pa imajo presek približno 8 mm.
• Varnostna kategorija 300 V CAT III: zagotavlja ustrezno raven zaščite pri meritvah v fiksnih električnih inštalacijah.
• Oddaljen dostop do podatkov: meritve je mogoče spremljati in analizirati na računalniku, kar olajša izdelavo poročil, pregled alarmov in dogodkov ter zgodnje odkrivanje nepravilnosti.

Modeli:

• 1212.0004.0001 – UPM309RGW Kit90 RS485: opremljen z optično izoliranim komunikacijskim priključkom RS485 in podpira protokola Modbus RTU/ASCII.
• 1212.0012.0001 – UPM309RGW Kit90 Ethernet: opremljen s priključkom Ethernet RJ45 in podpira protokole Modbus TCP, HTTP, NTP in DHCP. Omogoča tudi dostop prek spletnega vmesnika.

Oba modela vključujeta tri Rogowskijeve tuljave MFC150 dolžine 90 cm in ponujata enake osnovne merilne zmogljivosti. Glavna razlika je način komunikacije oziroma povezovanja z nadzornim sistemom.

Več podrobnosti si lahko ogledate na spletni strani Algodue Elettronica.
