ALGODUE TRIFAZNI ANALIZATOR UPM209RGW KIT90

Trifazni analizator omrežja Algodue UPM209RGW KIT90

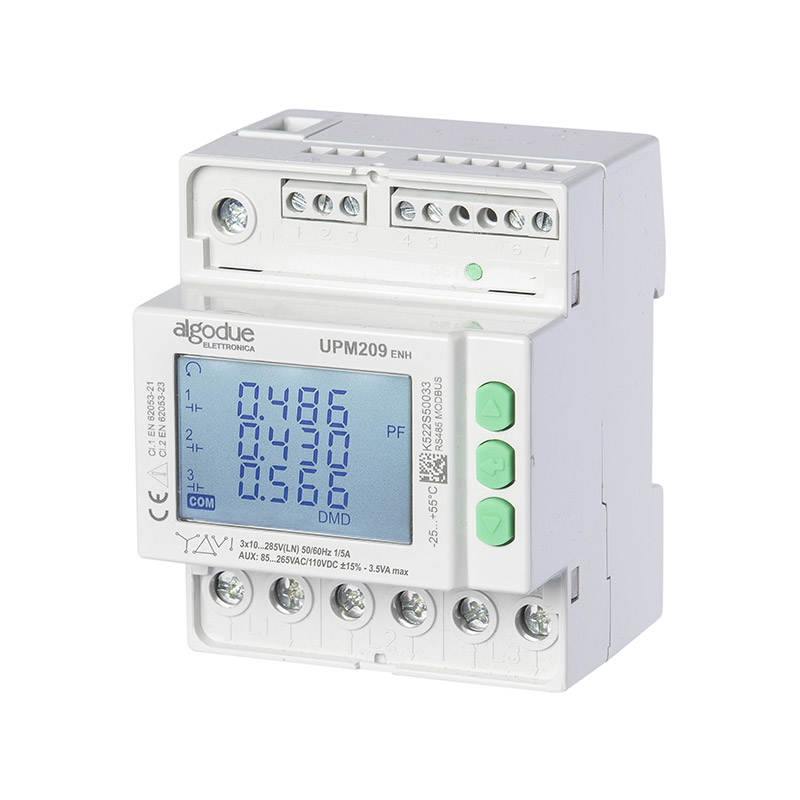

Algodue UPM209RGW je kompakten večfunkcijski trifazni analizator, namenjen merjenju, beleženju in analizi električnih parametrov. Primeren je za spremljanje porabe energije, izvajanje energetskih pregledov, nadzor posameznih strojev ter odkrivanje koničnih obremenitev in drugih nepravilnosti v električnem omrežju.

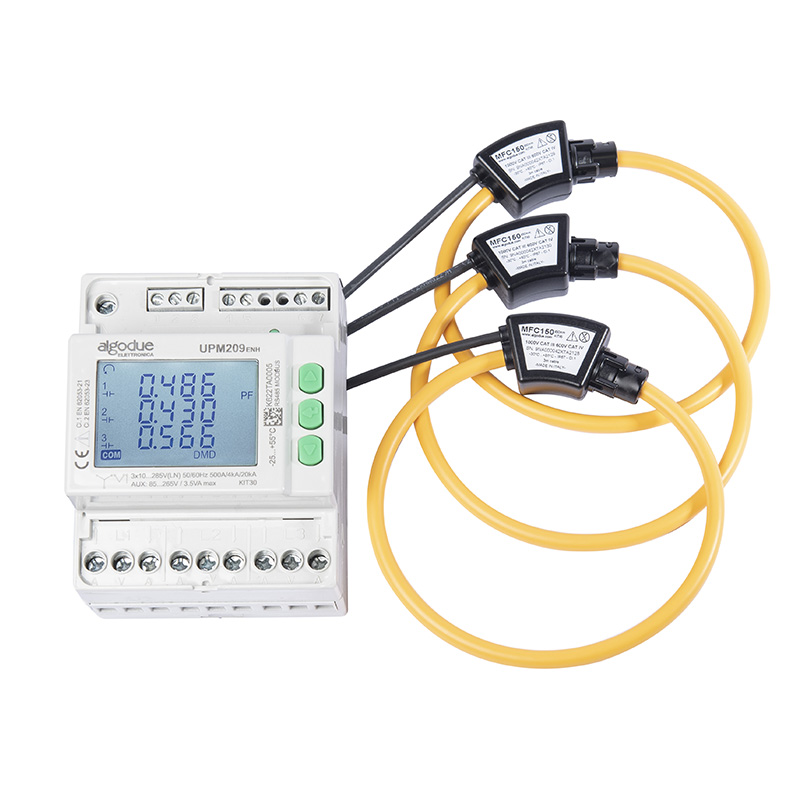

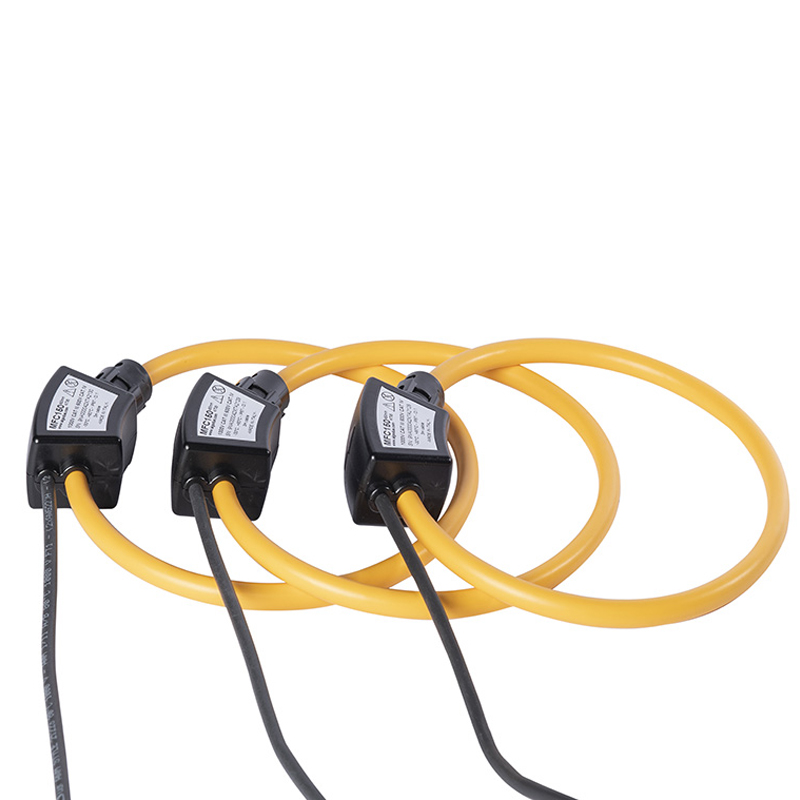

Trifazni analizator omrežja Algodue UPM209RGW KIT90 - izvedbi 1210.0004.0001 in 1210.0008.0001 vključujeta analizator UPM209 Enhanced ter tri fleksibilne Rogowskijeve tuljave MFC150 dolžine 90 cm. Zaradi tanke in prilagodljive izvedbe omogočajo hitro namestitev okoli obstoječih vodnikov, zato je komplet posebej primeren za naknadno vgradnjo v obstoječe električne omare.

Glavne lastnosti in prednosti

• Popolnoma dvosmerne štirikvadrantne meritve vseh energij in moči
• Tokovni vhodi: Rogowski vhod, vključeni 3 × MFC150
• Pomožno napajanje 85…265 V AC / 110 V DC ±15 %
• Merjenje in prikaz glavnih električnih parametrov za stroškovno učinkovito analizo porabe
• Možnost priključitve prek napetostnega transformatorja (PT)
• Trenutni parametri MIN/AVG/MAX — do 24 programabilnih parametrov
• Do 8 MB pomnilnika za beleženje podatkov
• Možnost beleženja vseh števcev energije
• Digitalni izhod (samo za instrument z RS-485 priključkom)   Za alarmne dogodke ali impulzne izhode
• Do 24 izbranih parametrov izmed trenutnih meritev za beleženje vrednosti MIN/AVG/MAX
• Komunikacija: MODBUS RTU/ASCII prek priključka RS-485 ali komunikacija MODBUS TCP prek priključka Ethernet
• Možnost oddaljenega upravljanja instrumenta s programsko opremo WintoolNET
• Spletni strežnik — samo za instrument z Ethernet priključkom
• Celovito merjenje omrežja: analizator meri napetost, tok, frekvenco, delovno, jalovo in navidezno moč, faktor moči ter druge pomembne električne parametre.
• Dvosmerne meritve v štirih kvadrantih: omogočeno je ločeno spremljanje uvožene in izvožene energije, zato je naprava primerna tudi za sisteme z lastno proizvodnjo električne energije.
• Spremljanje kakovosti električne energije: naprava meri THD napetosti in toka ter omogoča analizo napetostnih in tokovnih harmonikov do 15. reda.
• Tri nastavljiva tokovna območja: uporabnik lahko izbira med območji 500 A, 4.000 A in 20.000 A. Ob spremembah obremenitve praviloma ni treba zamenjati merilnih tuljav.
• Vgrajen pomnilnik 8 MB: omogoča beleženje števcev energije ter najmanjših, povprečnih in največjih vrednosti za do 24 izbranih parametrov.
• Pregleden LCD-zaslon: meritve so prikazane na osvetljenem zaslonu v treh vrsticah, upravljanje pa poteka s tipkami na sprednji strani.
• Kompaktna izvedba za DIN-letev: širina naprave znaša samo štiri DIN-module, zato zavzame malo prostora v električni omari.
• Prilagodljivi načini vezave: podpira trifazno štirižilno omrežje s tremi tokovi, trifazno trižilno omrežje z dvema tokovoma in enofazne sisteme.
• Oddaljeno upravljanje: programska oprema WintoolNET omogoča pregled meritev, nastavitev analizatorja, prenos shranjenih podatkov in posodobitev programske opreme.
• Široko področje uporabe: primeren je za energetske preglede, industrijske stroje, stikalne omare, generatorske sisteme, motorne centre, spremljanje konične moči in razdeljevanje stroškov energije.
• Enostavna namestitev: komplet vsebuje tri tuljave s priključnim kablom dolžine 3 m, kar olajša vgradnjo v obstoječe sisteme brez obsežnejših sprememb napeljave.

Modeli:

• 1210.0004.0001: opremljen z optično izoliranim priključkom RS485 in podpira protokola Modbus RTU/ASCII. Omogoča komunikacijo s hitrostjo od 300 do 57.600 bit/s ter ima digitalni izhod za alarm ali impulzno oddajanje energije.
• 1210.0008.0001: opremljen s priključkom Ethernet RJ45 in podpira protokole Modbus TCP, HTTP, NTP in DHCP. Omogoča povezavo 10/100 Mb/s in oddaljeno upravljanje prek vgrajenega spletnega vmesnika.

Glavna razlika med modeloma je način komunikacije. Različica RS485 je primerna za serijsko povezovanje z nadzornimi sistemi, Ethernet izvedba pa omogoča neposredno vključitev v računalniško omrežje in dostop prek spletnega brskalnika.

Več podrobnosti si lahko ogledate na spletni strani Algodue Elettronica.
