SPLOŠNI OPIS SERIJE MFC150

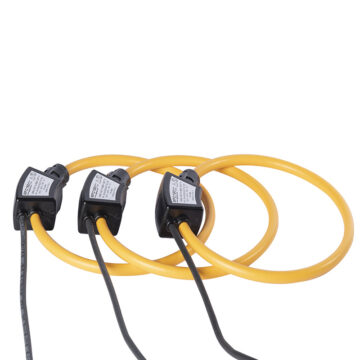

ALGODUE ROGOWSKI TULJAVA MFC150 100mV/1kA@50Hz je fleksibilna Rogowski tuljava za merjenje izmeničnega toka v zahtevnih električnih inštalacijah, kjer klasični tokovni transformatorji zaradi velikosti, teže ali omejenega prostora niso najboljša rešitev. Zaradi gibljive zasnove omogoča enostavno namestitev okoli vodnikov, zbiralk ali večjih tokovnih poti, tudi v obstoječih omarah in sistemih, kjer naknadna vgradnja togih merilnih transformatorjev ni praktična.
Tuljava deluje na Rogowski principu in je namenjena merjenju tokov od nizkih vrednosti do zelo visokih tokovnih obremenitev. Vgrajena zaščita pred vplivi zunanjih magnetnih polj omogoča stabilnejše in zanesljivejše meritve tudi v okoljih z več vodniki, močnimi elektromagnetnimi vplivi ali visoko tokovno gostoto.
MFC150 je na voljo v različnih izvedbah in dolžinah, po potrebi pa se lahko prilagodi tudi zahtevam uporabnika. Zaradi tega je primerna za industrijsko energetiko, merjenje porabe, nadzor strojev, energetski monitoring, testne sisteme in aplikacije, kjer je pomembna hitra montaža brez večjih posegov v obstoječo napeljavo.
Rogowski tuljave praviloma potrebujejo elektronski integrator RPS51, vendar lahko merilnika ALGODUE UPM209 in UPM309 Rogowski tuljave priključita neposredno v izvedbi Smart Kit, brez dodatnega zunanjega integratorja in brez dodatnega napajanja. ALGODUE ROGOWSKI TULJAVA MFC150 100mV/1kA@50Hz je lahko dobavljena tudi z vgrajenim integratorjem, kar poenostavi uporabo, saj niso potrebne dodatne zunanje enote za kompenzacijo faznega zamika 90° in frekvenčno izravnavo.
❗Za uporabo z izdelkom Algodue integrator za rogowski tuljavo RPS51.
Glavne tehnične lastnosti:
- Fleksibilna Rogowski tuljava za merjenje AC toka
- Presek tuljave: približno 8 mm
- Razred točnosti: 0.5-A1 po IEC 61869-10
- Največji merljivi tok: do 100 kA
- Nazivni izhod brez integratorja: 100 mV/kA pri 50 Hz
- Frekvenca: 50/60 Hz
- Dolžina tuljave: od 25 do 300 cm
- Zaščita pred zunanjimi magnetnimi polji
- Prenapetostna kategorija: 1000 V CAT III / 600 V CAT IV
- Stopnja zaščite: IP67 ali IP68, odvisno od modela
- Temperaturno območje delovanja: od –30 °C do +80 °C
- Material: termoplast UL94-V0
- Bajonetno zapiranje za hitro in zanesljivo montažo
- Možnost izvedbe z vgrajenim integratorjem
- Neposredna povezava z merilniki UPM209 in UPM309 v izvedbi Smart Kit
ALGODUE MFC150 je dobra izbira za natančno, prostorsko učinkovito in prilagodljivo merjenje toka v industrijskih, energetskih in nadzornih sistemih.
Več podrobnosti si lahko ogledate na spletni strani Algodue Elettronica.
