SPLOŠNI OPIS SERIJE MFC140/F

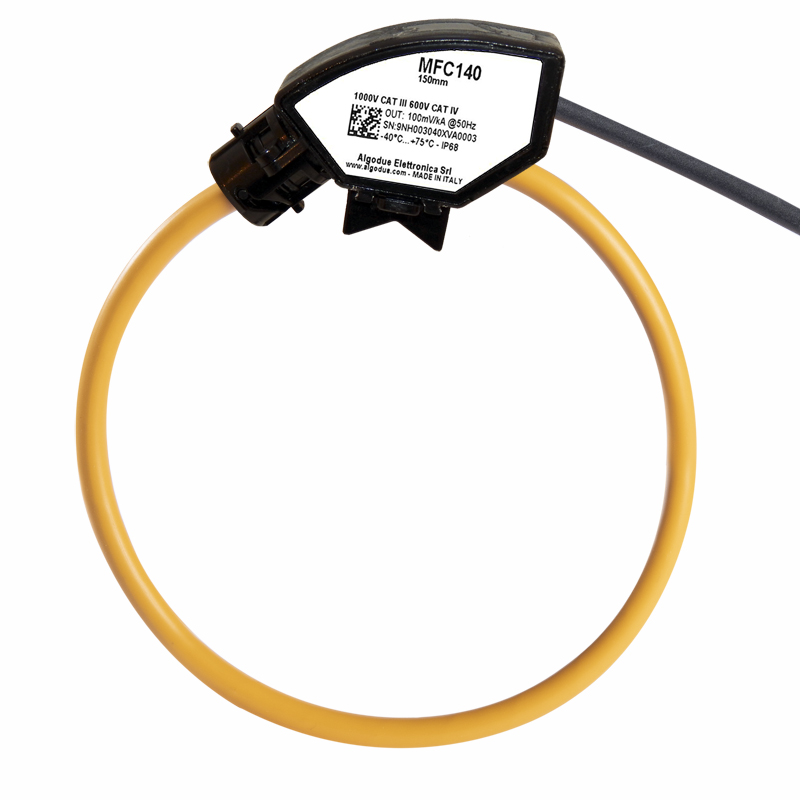

ALGODUE MFC140/F je fleksibilna tokovna tuljava s 7 mm presekom, zasnovana na Rogowski principu. Namenjena je merjenju izmeničnih tokov v elektro omarah, industrijskih razdelilnikih, energetskih sistemih in drugih aplikacijah, kjer klasični tokovni transformatorji zaradi svoje velikosti, mase ali zahtevnejše montaže niso najboljša rešitev. Zaradi tanke in fleksibilne izvedbe je posebej primerna za vgradnjo v prostorsko omejena mesta ter za namestitev okoli kablov ali vodnikov različnih oblik.
Model MFC140/F je izveden kot celovita rešitev z vgrajenim integratorjem, zato ni potrebna dodatna zunanja oprema za obdelavo signala. Tuljava sama zagotavlja potrebno 90° fazno kompenzacijo in frekvenčno izenačitev, kar poenostavi instalacijo, zmanjša število komponent v omari ter prinaša prihrandek prostora in stroškov. To je pomembna prednost pri sistemih, kjer je zahtevana kompaktna, hitra in zanesljiva rešitev za merjenje toka.
Tuljave MFC140/F so na voljo v različnih dolžinah od 15 do 50 cm, možna pa je tudi prilagoditev glede na zahteve aplikacije. Vgrajena zaščita pred zunanjimi magnetnimi polji omogoča stabilno meritev tudi v zahtevnejših električnih okoljih. Serija MFC140 ima tudi integriran pritrdilni mehanizem, ki omogoča enostavno in varno neposredno montažo na vodnik.
❗Tokovni senzor potrebuje 24VDC zunanjega napajanja - Preklopni usmernik POLYLUX.
Glavne tehnične lastnosti:
- Fleksibilna Rogowski tuljava z vgrajenim integratorjem
- Presek tuljave: 7,2 ±0,2 mm
- Dolžina tuljave: 15 do 50 cm
- Napajanje: 4 … 26 VDC
- Največja poraba: 5 mADC
- Nazivni izhod: 333 mV / FS
- Merilna območja glede na model: 200 A, 250 A, 600 A ali 1000 A
- Pozicijska napaka: boljša od ±1 % odčitka
- Frekvenca: 50/60 Hz
- Prenapetostna kategorija: 1000 V CAT III, 600 V CAT IV
- Stopnja onesnaženosti: 3
- Izolacijska preizkusna napetost: 7400 VRMS / 5 s
- Stopnja zaščite: IP68
- Delovna temperatura: -40 °C do +75 °C oziroma -40 °C do +60 °C, odvisno od dolžine tuljave in toka
- Priključni kabel: 5 × 24 AWG, oklopljen
- Standardna dolžina kabla: 3 m
- Opcijske dolžine kabla: 5, 7, 10 ali 15 m
- Pritrditev: bajonetni nosilec
- Material plašča: polifenilen in termoplastični elastomer
- Skladnost s standardi IEC 61010-1, IEC 61010-2-032 in IEC 60529
ALGODUE MFC140/F je primerna izbira za kompaktne merilne sisteme, kjer je potrebna zanesljiva Rogowski tuljava z integrirano elektroniko in enostavno montažo neposredno na vodnik.
Več podrobnosti si lahko ogledate na spletni strani Algodue Elettronica.
