RAZPOLOŽLJIVOST: Urban CCS je izvedba hitrega polnjenja znotraj uveljavljene Circutorjeve linije Urban. Zaradi kompaktne in robustne konstrukcije ter ohišja iz aluminija in ABS-materiala je primerna za uporabo v različnih zunanjih in notranjih okoljih. Stopnja zaščite IP54 zagotavlja zaščito pred prahom in škropljenjem vode, mehanska odpornost IK10 pa dodatno odpornost proti udarcem in vandalizmu.
Polnilnica omogoča enosmerno DC-polnjenje z močjo 25 kW prek priključka CCS Combo 2. Izhodno območje znaša 150–920 V DC, največji izhodni tok pa 70 A. Ker gre za Mode 4 DC-polnjenje, se izogne omejitvam moči, ki jih pri AC-polnjenju določajo vgrajeni polnilniki v električnih vozilih. Zato je rešitev primerna tam, kjer je potrebno hitrejše polnjenje, vendar brez investicije v visokozmogljivo hitro polnilno infrastrukturo.
Sistem kot celota deluje, kot da bi bile vse povezane polnilnice pametne. To je mogoče z upravljanjem prek polnilnice Master, ki se lahko poveže z nadrejenim upravljavskim sistemom prek protokola OCPP, ali pa deluje samostojno z nastavitvijo seznama dovoljenih uporabnikov za celotno skupino. Podprta je tudi komunikacija prek Ethernet 10/100 Base-TX, 4G/GPRS/GSM modema in Wi-Fi 2,4 GHz.
Polnilnica ima vgrajen RFID-sistem za identifikacijo uporabnikov in aktivacijo polnjenja. Podprti so standardi ISO/IEC 14443 A/B, MIFARE Classic, MIFARE DESFire EV1, ISO 18092 / ECMA-340 in NFC 13,56 MHz. Stanje polnjenja je prikazano tudi z RGB LED-indikatorjem, kar uporabniku omogoča hitro prepoznavanje statusa polnilnega mesta.
Urban Master CCS2 vključuje 5,5 m dolg polnilni kabel s priključkom CCS Combo 2 in eno DC-polnilno mesto. Napajanje je trifazno, z nazivno napetostjo 400 V AC ±10 %, frekvenco 50/60 Hz, vhodnim tokom 39 A in faktorjem moči > 0,98. Učinkovitost naprave znaša 94 %, kar omogoča zanesljivo in energetsko učinkovito delovanje.
Za varnost je vgrajena diferenčna zaščita tipa B, nadtokovna zaščita MCB C 50 A ter merilnik električne energije skladno z UNE-EN 50470. Naprava podpira tudi dinamično prilagajanje moči prek OCPP in je združljiva s sistemi za upravljanje moči DLM, kar omogoča boljši nadzor nad razpoložljivo priključno močjo objekta.
Serija Urban CCS je bila razvita za okolja, kjer ni na voljo visokozmogljiva električna infrastruktura, AC-polnjenje pa ne zadostuje. Primerna je za manjše flote električnih vozil, avtohiše, podjetja za souporabo vozil, poslovna parkirišča, manjša zasebna parkirišča, hotelske objekte in druge lokacije, kjer je potrebna zanesljiva rešitev za hitrejše polnjenje brez večje investicije.

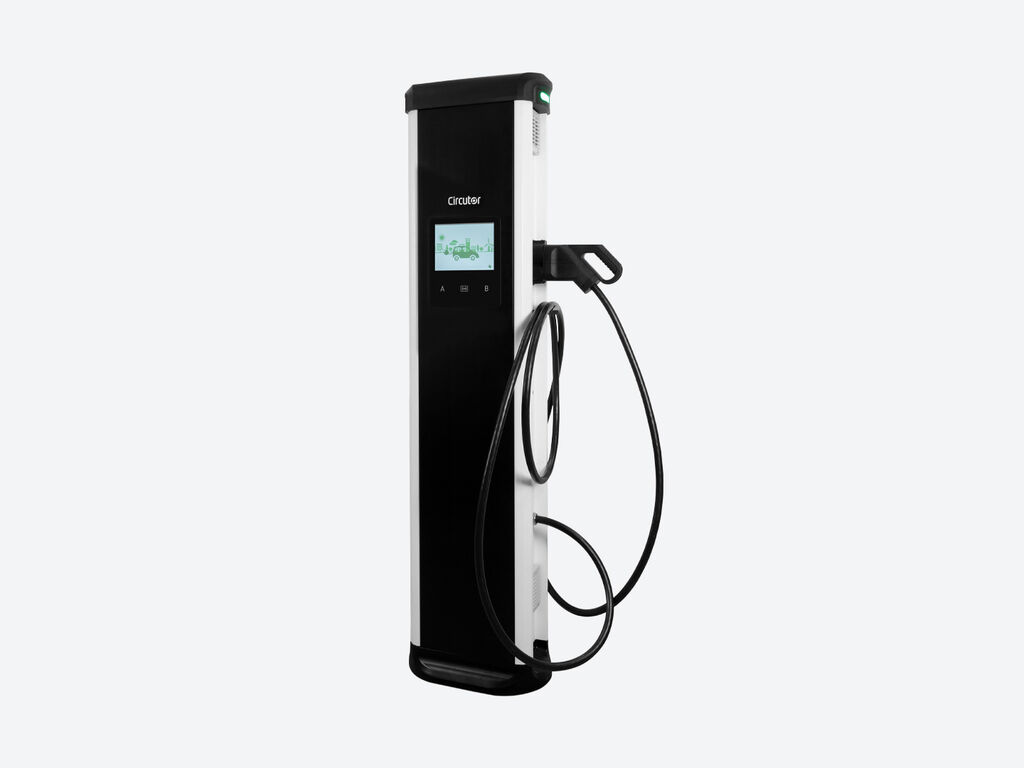

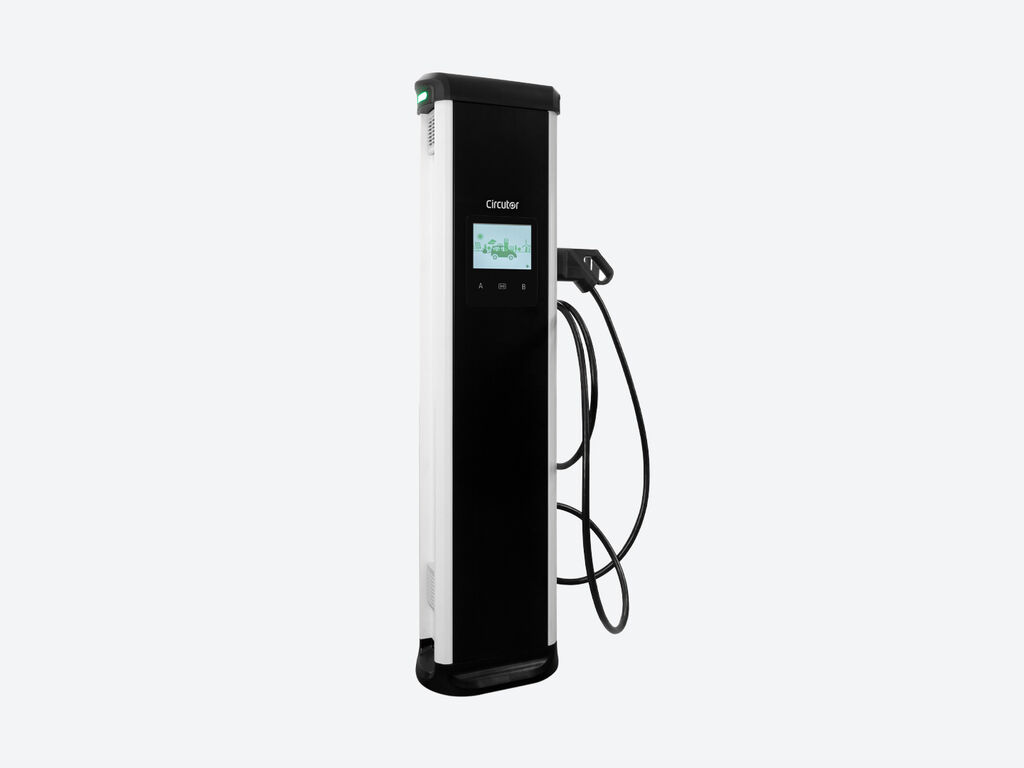

CIRCUTOR URBAN MASTER polnilnica za električna vozila je lahko samostoječa kot polnilni steber ali pa wallbox izvedbi ob steni, odvisno od izbrane konfiguracije. Model URBAN MASTER CCS2 V10730 ima dimenzije 479 × 1750 × 288 mm in maso 55 kg. Deluje v temperaturnem območju od –25 do +45 °C, pri relativni vlažnosti 5–95 % brez kondenzacije, raven hrupa pa je manjša od 55 dB.
Polnilnica je skladna s standardi IEC 61851-1, IEC 61851-23, IEC 61851-21-2, DIN 70121, ISO 15118, EN 50470-3 MID Class 1 in ima CE-certifikat. Zaradi kombinacije DC-polnjenja, robustne mehanske zasnove, uporabniške identifikacije, komunikacije OCPP in možnosti plačevanja je Urban Master/Slave CCS primerna rešitev za upravljano hitro polnjenje električnih vozil v javnih, poljavnih in zasebnih okoljih.
- Priljuček: CCS Combo 2
- Montaža: stena ali tla
- RFID-čitalnik za identifikacijo in aktivacijo polnjenja.
- Dinamično prilagajanje moči prek OCPP, združljivo s sistemi za upravljanje moči DLM.
- Lokalni plačilni terminal Ingenico Self2000 s platformo Redsys, opcijsko.
- Vgrajen MID-števec.
- Vključena diferenčna zaščita tipa B.
- 8-palčni TFT-zaslon na dotik.
Več podrobnosti si lahko ogledate na spletni strani proizvajalca CIRCUTOR.
